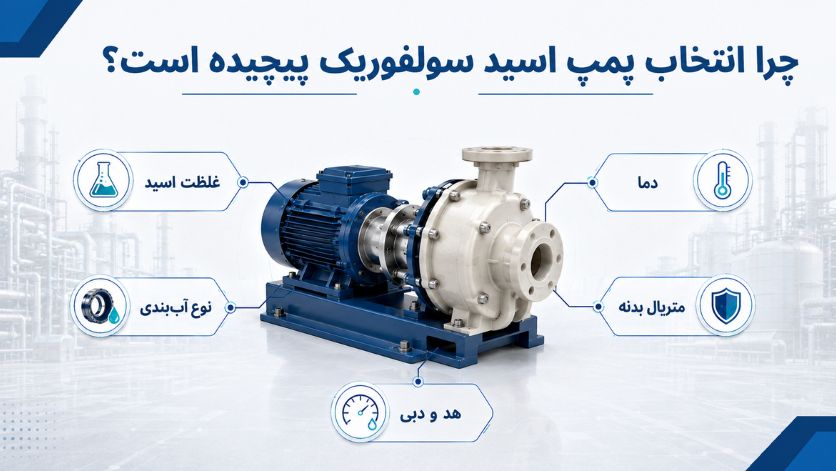

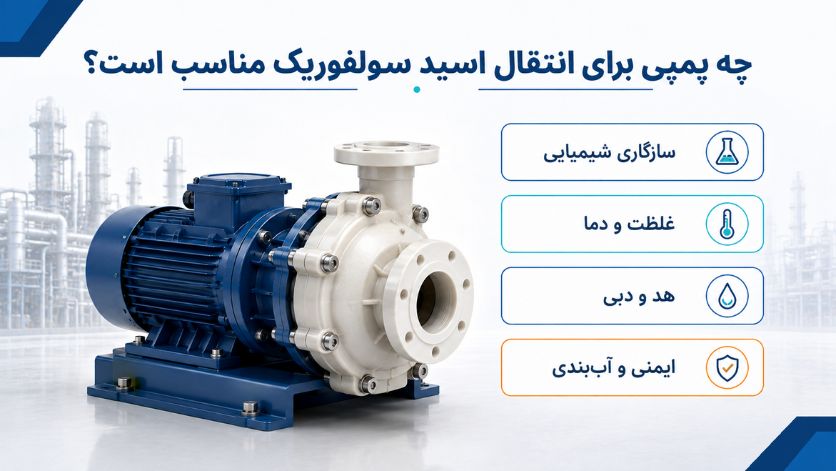

انتخاب پمپ مناسب اسید سولفوریک فقط با دانستن نام این ماده امکانپذیر نیست. غلظت اسید، دمای سیال، ناخالصیها، هد و دبی موردنیاز، چگالی، نوع کارکرد و جنس تمام قطعات در تماس با سیال باید همزمان بررسی شوند.
ممکن است یک پمپ پلیپروپیلن برای اسید سولفوریک با غلظت و دمای مشخص عملکرد مناسبی داشته باشد، اما همان پمپ در غلظت بالاتر یا دمای بیشتر دچار تورم، ترکخوردگی یا کاهش استحکام شود. استیل 316 نیز با وجود مقاومت خوردگی مناسب در بعضی محیطها، یک انتخاب عمومی و تضمینشده برای تمام غلظتهای اسید سولفوریک نیست.
بنابراین پاسخ صحیح به سؤال «چه پمپی برای اسید سولفوریک مناسب است؟» باید بر اساس شرایط واقعی فرایند ارائه شود، نه صرفاً جنس بدنه یا نام تجاری پمپ.
برای مشاهده مدلهای موجود میتوانید به صفحه پمپ اسید و مواد شیمیایی مراجعه کنید. در این دسته پمپهای پلیمری، مگنتی و استیل برای ظرفیتها و کاربردهای مختلف معرفی شدهاند.
رفتار خوردگی اسید سولفوریک فقط به قدرت اسیدی آن وابسته نیست. تغییر غلظت، دما، سرعت جریان و ناخالصیهای محلول میتواند رفتار متریال را کاملاً تغییر دهد.
برای مثال، ممکن است یک آلیاژ در اسید بسیار غلیظ و تحت شرایط کنترلشده عملکرد قابلقبولی داشته باشد، اما در محدوده غلظتی دیگری بهسرعت خورده شود. رفتار استیلهای زنگنزن در اسید سولفوریک نیز غیرخطی است و غلظت، دما و سرعت جریان روی تشکیل یا تخریب لایه محافظ اثر میگذارند.
مواد پلیمری نیز محدودیتهای خاص خود را دارند. پلیپروپیلن در برابر بسیاری از محلولهای اسید سولفوریک مقاومت مناسبی نشان میدهد، اما راهنمای فنی HMC هشدار میدهد که PP میتواند در تماس با اسید سولفوریک ۹۸ درصد، بهویژه با افزایش دما، تحت تأثیر قرار گیرد. این نمونه نشان میدهد که نمیتوان مقاومت متریال را مستقل از غلظت و دما ارزیابی کرد.

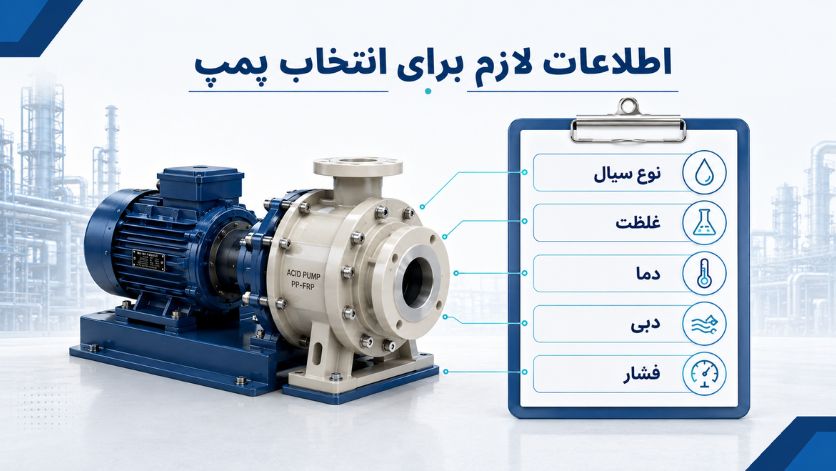

پیش از استعلام یا خرید پمپ، اطلاعات زیر باید مشخص شوند:
اعلام عبارتهایی مانند «اسید سولفوریک صنعتی»، «اسید باتری» یا «اسید غلیظ» برای انتخاب مدل کافی نیست. درصد غلظت و دمای واقعی باید بهصورت عددی اعلام شوند.
برای آشنایی بیشتر با خواص و کاربردهای این ماده میتوانید مقاله اسید سولفوریک چیست؟ را مطالعه کنید. این مقاله باید نیت شناخت ماده را پوشش دهد و راهنمای حاضر فقط روی انتخاب پمپ و تجهیزات انتقال تمرکز دارد.
اسید سولفوریک در غلظتهای مختلف رفتار یکسانی ندارد. به همین دلیل نباید یک جدول ساده با عنوان «مناسب یا نامناسب» را برای تمام شرایط به کار برد.
در غلظتهای پایین و متوسط، برخی پمپهای پلیمری ممکن است گزینه مناسبی باشند؛ مشروط بر اینکه دما، ناخالصیها، فشار و مدت تماس نیز در محدوده مجاز متریال قرار داشته باشند.
PP، PVDF و PTFE از متریالهایی هستند که معمولاً در جداول سازگاری اولیه بررسی میشوند. انتخاب قطعی باید از جدول سازنده همان پمپ و برای غلظت و دمای واقعی انجام شود.
در اسید رقیق نیز استفاده از پمپ فلزی بدون بررسی مجاز نیست. بعضی فلزات و آلیاژها ممکن است در محدودههای رقیق یا میانی سرعت خوردگی بیشتری نسبت به غلظتهای دیگر داشته باشند.
در این محدوده باید دما و سرعت جریان با دقت بیشتری بررسی شوند. افزایش دما ممکن است مقاومت بعضی پلیمرها و الاستومرها را کاهش دهد و سرعت خوردگی فلزات را افزایش دهد.
در بسیاری از پروژهها، PVDF یا قطعات دارای پوشش PTFE برای بررسی اولیه در اولویت قرار میگیرند؛ اما این موضوع به معنی مناسببودن خودکار آنها برای تمام شرایط نیست.
اگر محلول حاوی ناخالصی، یون کلرید، ذرات یا محصولات جانبی فرایند باشد، جدول مربوط به اسید سولفوریک خالص بهتنهایی قابل استفاده نیست.
اسید سولفوریک غلیظ به دلیل چگالی بیشتر، رفتار اکسیدکنندگی و گرمای حاصل از اختلاط با آب، شرایط متفاوتی ایجاد میکند.
در این کاربردها باید موارد زیر کنترل شوند:
استفاده از PP برای اسید سولفوریک غلیظ و گرم نباید بدون تأیید سازنده انجام شود. منابع فنی سازندگان پلیمر نشان میدهند که مقاومت PP در اسید سولفوریک ۹۸ درصد با افزایش دما کاهش پیدا میکند.
اولئوم یا اسید سولفوریک دودکننده نباید مانند اسید سولفوریک معمولی بررسی شود. این مواد شرایط بسیار خورنده و خطرناکی ایجاد میکنند و انتخاب پمپ آنها نیازمند طراحی تخصصی فرایند، متریال ویژه و تأیید مستقیم سازنده تجهیزات است.
پمپهای عمومی موجود در بازار را نباید صرفاً به دلیل داشتن بدنه پلیمری، PVDF یا استیل برای اولئوم مناسب فرض کرد.
هر جدول سازگاری شیمیایی باید همراه با دمای آزمون یا دمای توصیهشده خوانده شود. رتبهای که در دمای محیط ثبت شده است، لزوماً در دمای ۶۰ یا ۸۰ درجه معتبر نیست.
افزایش دما ممکن است باعث موارد زیر شود:
راهنمای Graco نیز انتخاب متریال مقاومتر مانند PVDF یا PTFE را برای اسید سولفوریک در دماهای بالاتر مطرح میکند و تأکید دارد که سازگاری ماده باید در دمای واقعی فرایند ارزیابی شود.
بنابراین عبارت «این پمپ تا ۸۰ درجه کار میکند» فقط محدودیت حرارتی طراحی را بیان میکند. این عدد بهتنهایی نشان نمیدهد که همان پمپ در ۸۰ درجه با اسید سولفوریک غلیظ سازگار است.
جدول زیر فقط برای غربال اولیه است. انتخاب نهایی باید با جدول سازگاری سازنده و تأیید مهندسی انجام شود.
| متریال | مزیت اصلی | محدودیت اصلی | کاربرد احتمالی |
|---|---|---|---|
PP |
اقتصادی، سبک و مقاوم در بسیاری از محلولهای اسیدی | کاهش مقاومت در غلظت یا دمای نامناسب | انتقال اسید در شرایط تأییدشده و دمای کنترلشده |
PVDF |
دامنه مقاومت شیمیایی و حرارتی گستردهتر | قیمت بیشتر و همچنان نیازمند بررسی دقیق | اسید خورندهتر، دمای بیشتر یا فرایند حساس |
PTFE |
مقاومت شیمیایی بسیار گسترده | خزش، قیمت، استحکام و سایش | سیل، واشر، لاینر و قطعات ویژه |
| استیل ۳۱۶ | استحکام مکانیکی و تحمل فشار مناسب | رفتار خوردگی پیچیده و وابسته به غلظت و دما | فقط در شرایطی که نرخ خوردگی تأیید شده باشد |
| الاستومرها | انعطافپذیری در اورینگ و آببندی | مقاومت بسیار وابسته به گرید، غلظت و دما | اورینگ، واشر و اجزای مکانیکال سیل |

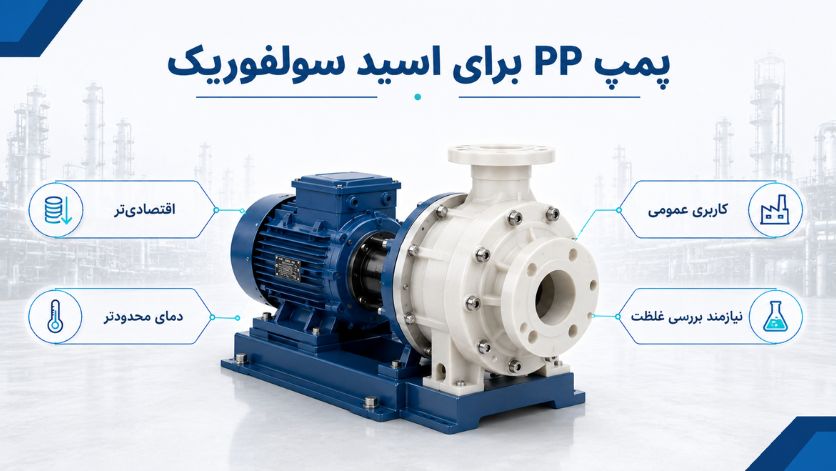

پلیپروپیلن یکی از متداولترین متریالهای پمپهای شیمیایی است. این ماده اقتصادی، سبک و در برابر بسیاری از محلولهای اسیدی مقاوم است.
پمپ PP ممکن است مناسب باشد اگر:
مدلهای پمپ پلیمری تیپ ۸۵ و پمپ پلیمری تیپ ۱۱۰ با کلگی پلیمری برای انتقال مواد خورنده معرفی شدهاند و صفحات فعلی آنها اسید سولفوریک را نیز در میان کاربردها ذکر میکنند. با این حال، این عبارت جایگزین کنترل غلظت، دما و نوع آببندی نیست.
انتخاب PP فقط به دلیل ارزانتر بودن میتواند در شرایط سخت به هزینه تعمیر و توقف بیشتری منجر شود. اسید سولفوریک غلیظ، افزایش دما، تنش لولهکشی و انتخاب اتصال نامناسب میتوانند عمر کلگی را کاهش دهند.

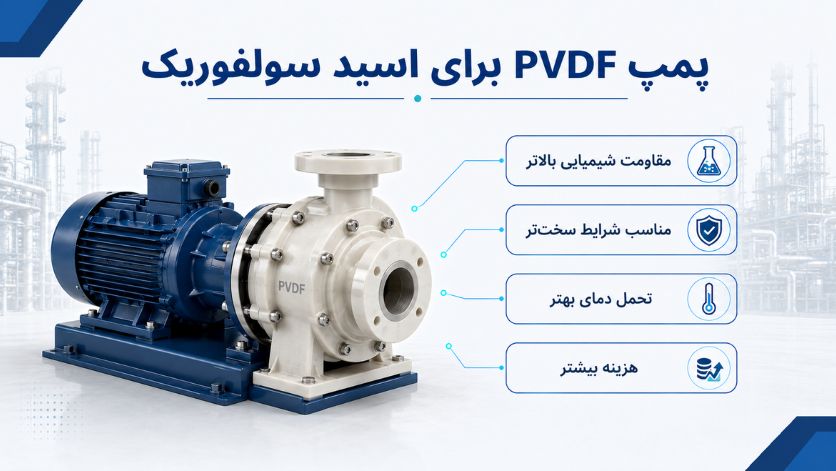

PVDF یک فلوروپلیمر صنعتی با مقاومت شیمیایی و حرارتی گستردهتر از PP است. این متریال معمولاً زمانی بررسی میشود که شرایط فرایند از محدوده مطمئن PP خارج شده باشد.
مزایای PVDF عبارتاند از:
پمپ PVDF ممکن است مناسب باشد اگر:
پمپ پلیمری Debem در متریالهای PP و PVDF معرفی شده است. هنگام انتخاب باید کد دقیق مدل و جنس تمام قطعات ترشونده کنترل شود؛ زیرا عنوان PVDF لزوماً به معنی PVDF بودن تمام اجزای داخلی نیست.
PTFE یا تفلون مقاومت شیمیایی بسیار گستردهای دارد و برای بسیاری از محلولهای خورنده بررسی میشود. این ماده بیشتر در بخشهای زیر دیده میشود:
مزایای PTFE:
محدودیتهای PTFE:
بنابراین PTFE معمولاً یک متریال مهم برای اجزای حساس پمپ است، اما وجود یک واشر PTFE به معنی سازگاری کل پمپ با اسید نیست.
برای مقایسه کامل این متریالها، مقاله انتخاب متریال پمپ اسید؛ PP، PVDF، PTFE یا استیل 316 را مطالعه کنید.

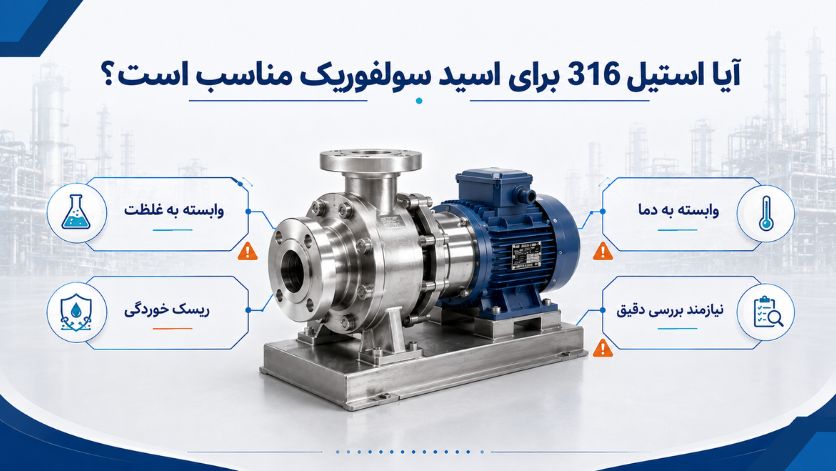

پاسخ این سؤال به غلظت، دما، سرعت جریان، ناخالصیها و طراحی تجهیزات وابسته است.
استیل 316 در بعضی محدودههای عملیاتی ممکن است عملکرد قابلقبولی داشته باشد، اما در محدودههای دیگر سرعت خوردگی آن زیاد است. منابع فنی صنعت استیل تأکید میکنند که انتخاب فولاد زنگنزن برای اسید سولفوریک باید با بررسی نمودارهای خوردگی و شرایط دقیق فرایند انجام شود.
عوامل مهم عبارتاند از:
در نتیجه، پمپ استیل 316 لئو نباید فقط به دلیل استیلبودن برای اسید سولفوریک انتخاب شود. ابتدا باید سازگاری بدنه، پروانه، شفت و آببندی با شرایط دقیق پروژه تأیید شود.
اگر اطلاعات زیر در دسترس نیستند، انتخاب استیل 316 پرریسک است:
عبارت «استیل ضد اسید» یک اصطلاح عمومی بازار است و به معنی مقاومت مطلق در برابر اسید سولفوریک نیست.

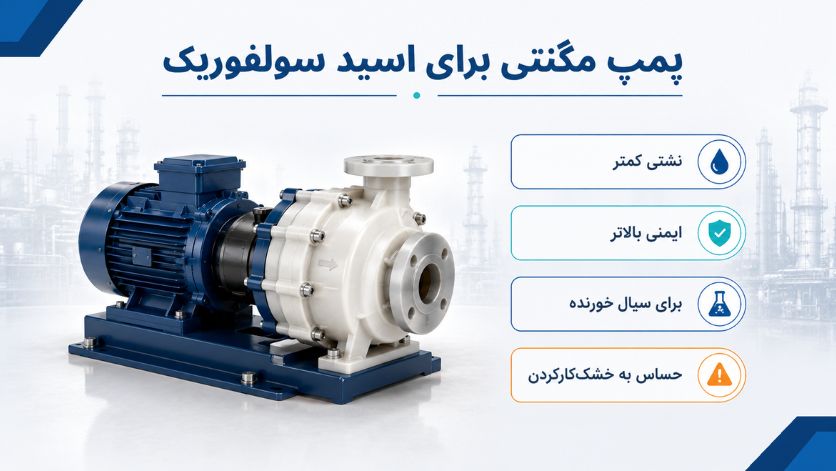

پمپ مگنتی مکانیکال سیل دینامیکی ندارد و نیرو را از طریق کوپلینگ مغناطیسی به پروانه منتقل میکند. حذف محل عبور شفت میتواند احتمال نشتی از یکی از حساسترین نقاط پمپ را کاهش دهد.
سازندگان معتبر پمپهای مگنتی، بعضی سریهای پلیمری را برای انتقال اسید سولفوریک معرفی میکنند؛ اما همزمان تأکید دارند که سازگاری شیمیایی باید برای متریال دقیق همان مدل بررسی شود.
پمپ مگنتی میتواند گزینه مناسبی باشد اگر:
برای بررسی مدلهای موجود میتوانید مشخصات پمپ مگنتی SPC و پمپ مگنتی CALMO را مشاهده کنید.
تفاوت این ساختار با پمپهای سیلدار در مقاله پمپ مگنتی بهتر است یا پمپ پلیمری مکانیکالسیلدار؟ بررسی شده است.

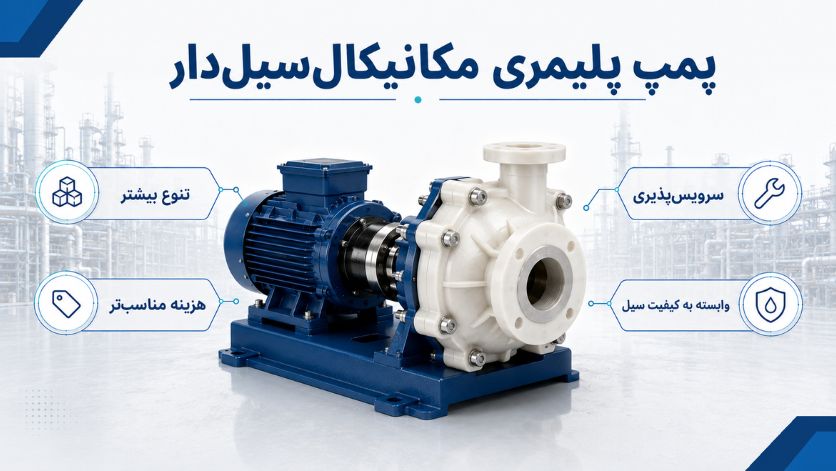

پمپهای پلیمری مکانیکالسیلدار در ظرفیتها، موتورهای مختلف و سایزهای متنوع تولید میشوند. این پمپها در بسیاری از کاربردهای انتقال و گردش اسید استفاده میشوند؛ اما مکانیکال سیل آنها باید با اسید سولفوریک سازگار باشد.
مزایای این ساختار:
محدودیتها:
مدلهای پمپ پلیمری تیپ ۱۴۰، تیپ ۱۸۵ و تیپ ۲۵۰ برای ظرفیتهای بالاتر قابلبررسی هستند. انتخاب نهایی باید از روی منحنی همان تیپ و پس از تأیید متریال انجام شود. صفحات فعلی محصولات ۱۴۰، ۱۸۵ و ۲۵۰ آنها را برای انتقال مواد شیمیایی و اسیدها معرفی کردهاند.
مقاومت کلگی بهتنهایی کافی نیست. در پمپ دارای شفت، اجزای مکانیکال سیل نیز با اسید تماس دارند.
بخشهای مهم سیل عبارتاند از:
انتخاب NBR، FKM یا وایتون، EPDM، PTFE یا سایر مواد باید با توجه به غلظت و دمای اسید انجام شود. ممکن است یک الاستومر در اسید رقیق عملکرد مناسبی داشته باشد، اما در اسید غلیظ یا گرم سریعتر تخریب شود.
نباید از این قاعده ساده استفاده کرد که «وایتون همیشه از NBR بهتر است». سازگاری هر گرید با ماده شیمیایی و دما باید جداگانه کنترل شود.
پس از انتخاب متریال، باید ظرفیت هیدرولیکی پمپ تعیین شود.
حداکثر هد و حداکثر دبی درجشده در مشخصات محصول همزمان اتفاق نمیافتند. نقطه کاری واقعی در محل برخورد منحنی پمپ و مقاومت سیستم قرار دارد.
برای محاسبه دقیقتر میتوانید مقاله هد و دبی پمپ چیست؟ را مطالعه کنید.

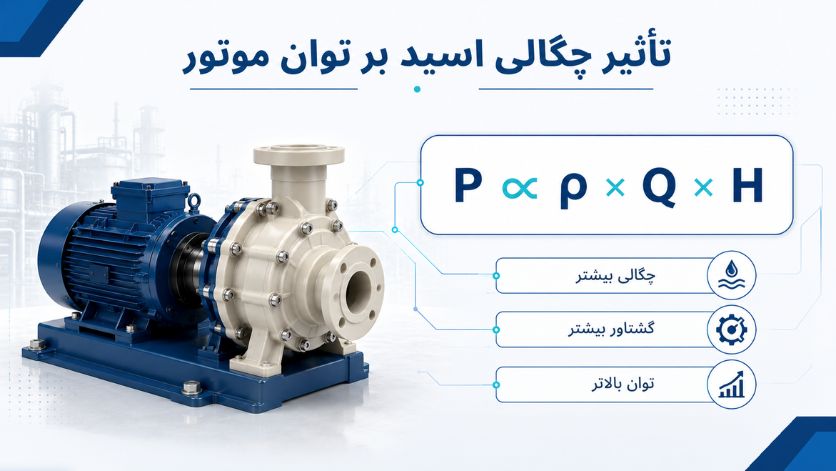

هد تولیدی پمپ سانتریفیوژ عمدتاً به هندسه و سرعت پروانه وابسته است، اما توان موردنیاز با چگالی سیال افزایش پیدا میکند.
در نتیجه ممکن است پمپی که با آب بار مناسبی روی موتور ایجاد میکند، هنگام انتقال اسید سولفوریک سنگینتر باعث افزایش جریان الکتروموتور شود.
در انتخاب موتور باید موارد زیر کنترل شوند:
انتخاب موتور صرفاً از روی توان نصبشده روی یک مدل مشابه مناسب نیست.
افزایش ویسکوزیته میتواند باعث کاهش دبی و هد واقعی و افزایش توان مصرفی شود. ویسکوزیته اسید سولفوریک نیز با غلظت و دما تغییر میکند.
اگر اسید سرد، غلیظ یا حاوی مواد جانبی باشد، باید منحنی پمپ برای شرایط واقعی اصلاح شود.
برای انتقال اسید از مخزن ذخیره باید وضعیت مکش بررسی شود.
آرایش مطلوب برای بسیاری از پمپهای سانتریفیوژ عبارت است از:
بیشتر پمپهای سانتریفیوژ پلیمری و مگنتی معمولی خودمکش نیستند. نصب پمپ بالاتر از سطح مخزن احتمال هواگرفتگی و خشککارکردن را افزایش میدهد.
اگر امکان مکش مثبت وجود ندارد، باید پمپ خودمکش، بشکهکش یا فناوری دیگری بررسی شود. انتخاب نوع پمپ در مقاله انواع پمپ برای انتقال سیالات خورنده توضیح داده شده است.
| شرایط پروژه | گزینه اولیه برای بررسی | نکته مهم |
|---|---|---|
| اسید با دمای کنترلشده و شرایط تأییدشده | پمپ PP |
غلظت، دما و سیل باید تأیید شوند |
| دمای بیشتر یا محیط خورندهتر | پمپ PVDF |
کد دقیق متریال بررسی شود |
| حساسیت زیاد نسبت به نشتی | پمپ مگنتی PP یا PVDF |
سیال باید تمیز و مکش پایدار باشد |
| نیاز به تعمیرپذیری ساده | پمپ پلیمری مکانیکالسیلدار | سیل مناسب اسید انتخاب شود |
| دبی و هد بالاتر | تیپهای پلیمری بزرگتر | منحنی و توان موتور بررسی شوند |
| اسید دارای ذرات | بررسی تخصصی یا فناوری جایگزین | پمپ مگنتی معمولی ممکن است مناسب نباشد |
| تزریق دقیق اسید | دوزینگ پمپ | پمپ انتقال سانتریفیوژ جایگزین دوزینگ نیست |
| تخلیه بشکه | پمپ بشکهکش سازگار | پمپ معمولی خودمکش انتخاب نشود |
| اولئوم یا اسید بسیار داغ | طراحی تخصصی | پمپ عمومی بدون تأیید استفاده نشود |
این مدلها برای دبی و هد پایینتر و کاربردهای کوچکتر قابلبررسی هستند. استفاده برای اسید سولفوریک منوط به تأیید PP، نوع مکانیکال سیل، دما و غلظت است.
لینک محصولات:
این مدلها برای ظرفیتهای بالاتر قابلبررسی هستند. علاوه بر متریال، توان موتور باید با چگالی اسید تطبیق داده شود.
لینک محصولات:
این مدل برای دبی و هد بالاتر قابلبررسی است. بزرگتربودن پمپ به معنی مناسببودن آن برای هر خط انتقال نیست. سایز لوله، نقطه کاری، توان موتور و مقاومت اتصالات باید کنترل شوند.
زمانی قابلبررسی است که به متریال PP یا PVDF و یک برند وارداتی نیاز باشد. جنس دقیق تمام قطعات باید از روی کد مدل و کاتالوگ کنترل شود.
برای سیال تمیز و محیط حساس به نشتی قابلبررسی هستند. انتخاب نهایی باید بر اساس متریال، مدل، منحنی و محدودیت دما انجام شود.

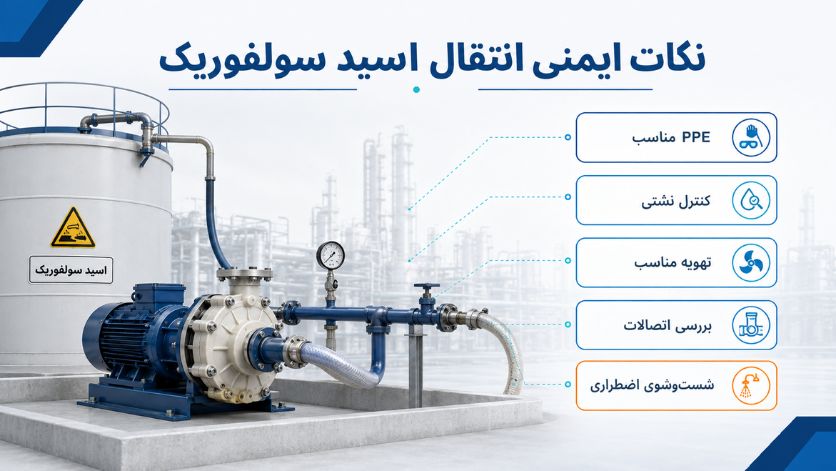

اسید سولفوریک مادهای بسیار خورنده است و تماس آن با آب میتواند گرمای قابلتوجهی آزاد کند. NIOSH نیز واکنش شدید اسید سولفوریک با آب و تولید گرما را در راهنمای خطرات شیمیایی ذکر کرده است.
طراحی و بهرهبرداری سیستم باید بر اساس SDS ماده، دستورالعمل کارخانه و ارزیابی ایمنی انجام شود.
کنترلهای مهم عبارتاند از:
رقیقسازی، خنثیسازی یا شستوشوی تجهیزات نباید بدون روش اجرایی تأییدشده انجام شود.
هیچ پمپی بدون اطلاع از غلظت و دما برای اسید سولفوریک تأیید نمیشود.
افزایش دما میتواند مقاومت PP را کاهش دهد.
رفتار خوردگی استیل به غلظت، دما، سرعت و ناخالصیها وابسته است.
ممکن است کلگی مقاوم باشد، اما اورینگ یا فنر سیل بهسرعت تخریب شود.
چگالی بیشتر اسید میتواند بار الکتروموتور را افزایش دهد.
این دو مقدار در یک نقطه کاری اتفاق نمیافتند.
بیشتر مدلهای مگنتی معمولی برای خنککاری و روانکاری قطعات داخلی به سیال نیاز دارند.
رسوب و ذرات میتوانند به بوشها، پروانه و مسیرهای داخلی آسیب بزنند.
اسید باقیمانده در پمپ خاموش ممکن است به قطعات، رسوبات یا ناخالصیهای داخل سیستم واکنش نشان دهد. روش تخلیه و شستوشو باید از قبل طراحی شود.
برای دریافت پیشنهاد فنی، اطلاعات زیر را ارسال کنید:
پس از مشخصشدن این اطلاعات میتوان محصولات صفحه پمپ اسید را از نظر متریال، نوع آببندی، هد، دبی و توان موتور مقایسه کرد.
پمپ مناسب اسید سولفوریک باید بر اساس غلظت، دما، ناخالصیها، چگالی، هد، دبی، نوع کارکرد و حساسیت محیط نسبت به نشتی انتخاب شود.
PP میتواند در بسیاری از شرایط کنترلشده گزینهای اقتصادی باشد، اما برای اسید غلیظ یا داغ نباید بدون تأیید سازنده استفاده شود. PVDF معمولاً دامنه مقاومت شیمیایی و حرارتی گستردهتری دارد. PTFE برای قطعات حساس مانند واشر، لاینر و آببندی کاربرد زیادی دارد. استیل 316 نیز فقط در محدودههایی قابلاستفاده است که نرخ خوردگی آن بهصورت مهندسی تأیید شده باشد.
پمپ مگنتی برای اسید تمیز و محیطهای حساس به نشتی گزینه مناسبی برای بررسی است. پمپ پلیمری مکانیکالسیلدار نیز در ظرفیتهای متنوع عرضه میشود و معمولاً تعمیرپذیری سادهتری دارد.
ترتیب صحیح انتخاب عبارت است از:
هیچ پمپ عمومی را نباید صرفاً بر اساس عبارت «مناسب اسید سولفوریک» انتخاب کرد. تأیید نهایی باید برای کد دقیق مدل و شرایط واقعی فرایند انجام شود.
PP بهتر است یا PVDF؟در شرایطی که PP با غلظت و دمای اسید سازگار باشد، معمولاً گزینه اقتصادیتری است. برای دمای بیشتر یا محیط خورندهتر، PVDF میتواند انتخاب مناسبتری باشد. تصمیم نهایی باید بر اساس جدول سازنده انجام شود.
در بعضی محدودههای غلظت و دما ممکن است مناسب باشد، اما یک انتخاب عمومی نیست. سرعت جریان، ناخالصیها و دما میتوانند نرخ خوردگی را بهشدت تغییر دهند.
اگر متریال آن سازگار باشد، سیال تمیز باشد و هد و دبی مدل پاسخگو باشند، پمپ مگنتی میتواند به دلیل حذف مکانیکال سیل گزینه مناسبی باشد.
بیشتر مدلهای معمول نباید خشککار کنند. فقط در صورتی میتوان قابلیت خشککارکردن را پذیرفت که سازنده آن را برای کد دقیق مدل تأیید کرده باشد.
یک پاسخ ثابت وجود ندارد. غلظت دقیق، دما، سرعت جریان، ناخالصیها و شرایط مکانیکی باید بررسی شوند. PP، PVDF، PTFE و آلیاژهای خاص هرکدام محدوده کاربرد متفاوتی دارند.
NBR برای اسید سولفوریک مناسب است؟سازگاری NBR به غلظت و دما وابسته است. انتخاب آن بدون بررسی جدول سازنده مکانیکال سیل یا اورینگ توصیه نمیشود.
NBR است؟خیر. وایتون نیز برای تمام غلظتها و دماها بهترین گزینه نیست. نوع دقیق FKM و شرایط سیال باید بررسی شوند.
در بسیاری از سیستمها، پمپ سانتریفیوژ پلیمری یا مگنتی با مکش مثبت قابلبررسی است. اگر پمپ بالاتر از سطح مخزن قرار گیرد یا تخلیه بشکه مدنظر باشد، ممکن است پمپ خودمکش یا بشکهکش لازم باشد.
چگالی اسید سولفوریک معمولاً از آب بیشتر است و این موضوع میتواند توان موردنیاز و جریان الکتروموتور را افزایش دهد.
خیر، مگر اینکه سازنده سازگاری تمام قطعات ترشونده پمپ را با غلظت و دمای دقیق اسید تأیید کرده باشد. پمپ آب معمولی معمولاً برای این سیال طراحی نشده است.
