موتور برق مناسب دستگاه جوش و ابزارهای کارگاهی؛ چگونه توان مناسب را انتخاب کنیم؟

موتور برق مناسب دستگاه جوش

برای استفاده از دستگاه جوش، کمپرسور، فرز، دریل، بتن‌کن و سایر ابزارهای برقی در کارگاه یا پروژه‌های ساختمانی، انتخاب موتور برق فقط براساس عدد وات نوشته‌شده روی وسیله کافی نیست.

بعضی ابزارهای کارگاهی در زمان شروع به کار یا تحت بار سنگین، جریان بیشتری از حالت معمول دریافت می‌کنند. دستگاه جوش نیز بسته به نوع، آمپراژ تنظیم‌شده، راندمان و فناوری ساخت می‌تواند بار قابل‌توجهی به موتور برق وارد کند.

به همین دلیل ممکن است یک موتور برق از نظر توان اسمی برای یک دستگاه مناسب به نظر برسد، اما هنگام جوشکاری، استارت کمپرسور یا کار با ابزارهای پرمصرف دچار افت ولتاژ یا اضافه‌بار شود.

برای انتخاب صحیح موتور برق برای کارگاه باید چند مشخصه مهم بررسی شود:

• توان ورودی دستگاه
• جریان ورودی
• ولتاژ
• تک‌فاز یا سه‌فاز بودن
• جریان راه‌اندازی
• توان دائم موتور برق
• توان حداکثر موتور برق
• هم‌زمانی مصرف ابزارها
• طول و سطح مقطع کابل

در ادامه این موارد را مرحله‌به‌مرحله بررسی می‌کنیم.

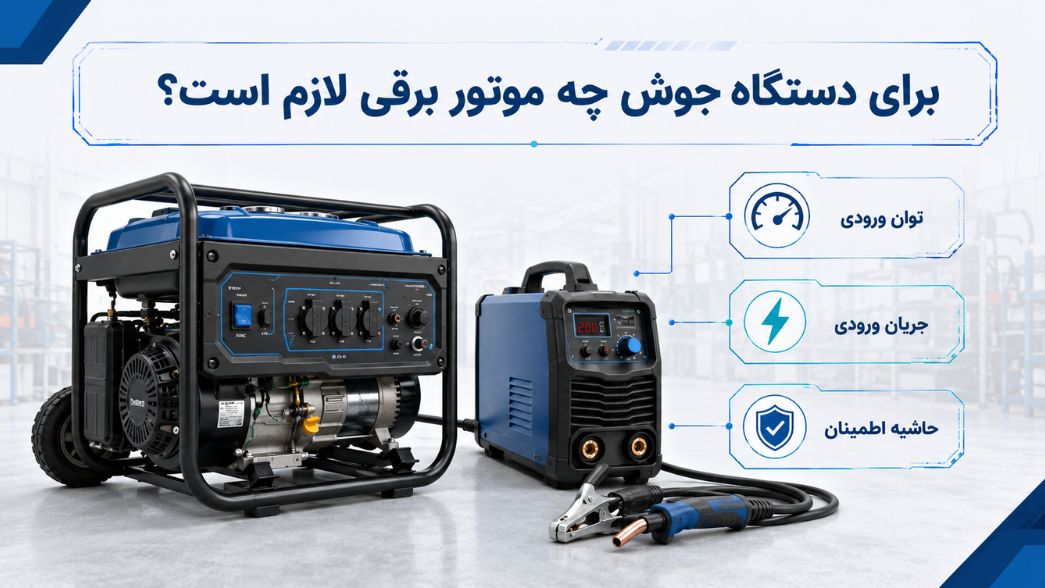

برای دستگاه جوش چه موتور برقی لازم است؟

برای دستگاه جوش نمی‌توان یک عدد ثابت مانند «۳ کیلووات» یا «۵ کیلووات» برای همه مدل‌ها اعلام کرد.

دو دستگاه جوش با حداکثر جریان خروجی ۲۰۰ آمپر ممکن است از نظر برق ورودی تفاوت زیادی داشته باشند.

برای انتخاب موتور برق باید اطلاعات بخش Input یا ورودی دستگاه جوش بررسی شود، نه فقط آمپراژ خروجی جوشکاری.

مهم‌ترین اطلاعات روی پلاک دستگاه عبارت‌اند از:

• Input Voltage
• Input Current
• Rated Input Current
• Maximum Input Current
• Rated Input Power
• Input Capacity
• Power Factor
• Efficiency

اگر این مشخصات روی دستگاه وجود دارند، باید مبنای انتخاب موتور برق قرار گیرند.

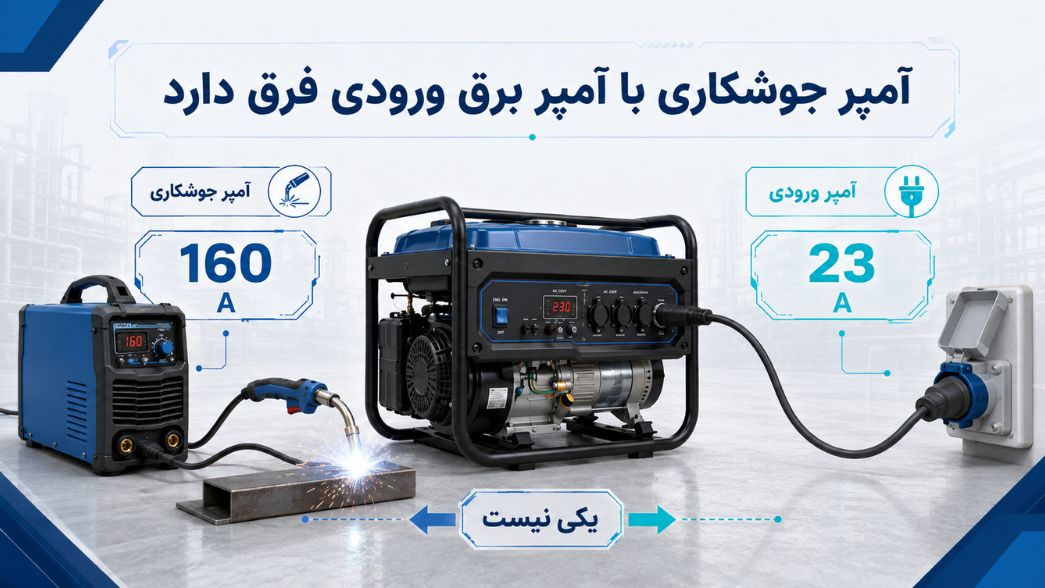

آمپر جوشکاری با آمپر برق ورودی فرق دارد

یکی از رایج‌ترین اشتباهات هنگام انتخاب موتور برق این است که عددی مانند ۲۰۰ آمپر روی دستگاه جوش مستقیماً با آمپر خروجی موتور برق مقایسه شود.

این دو مقدار یک مفهوم ندارند.

برای مثال عبارت:

دستگاه جوش ۲۰۰ آمپر

معمولاً به حداکثر جریان خروجی جوشکاری اشاره دارد، نه اینکه دستگاه از پریز برق ۲۰۰ آمپر دریافت می‌کند.

دستگاه جوش ولتاژ و جریان برق ورودی را توسط مدار داخلی تبدیل می‌کند و در خروجی، ولتاژ پایین‌تر و جریان بالاتری برای قوس جوشکاری تولید می‌کند.

بنابراین برای انتخاب ژنراتور باید جریان ورودی دستگاه جوش بررسی شود.

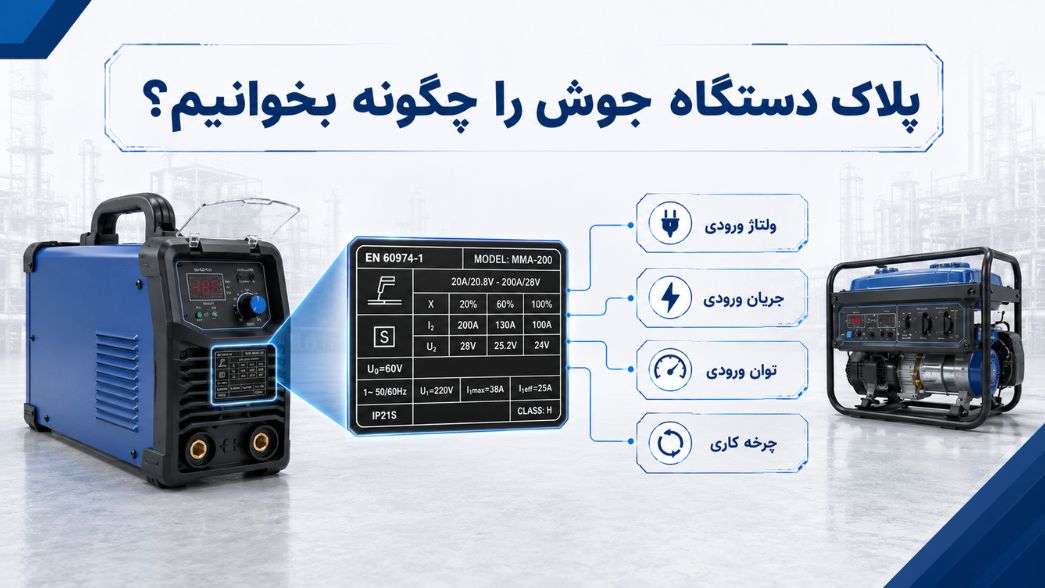

پلاک دستگاه جوش را چگونه بخوانیم؟

روی دستگاه‌های اینورتر معمولاً اطلاعات متعددی وجود دارد. همه آن‌ها برای انتخاب موتور برق اهمیت یکسانی ندارند.

U1

ولتاژ ورودی دستگاه است.

برای بسیاری از دستگاه‌های تک‌فاز این مقدار در محدوده برق تک‌فاز قرار دارد.

I1max

حداکثر جریان ورودی دستگاه را نشان می‌دهد.

این مقدار یکی از اطلاعات مهم برای بررسی حداکثر بار روی موتور برق است.

I1eff

جریان مؤثر ورودی را نشان می‌دهد و در استانداردهای مربوط به تجهیزات جوشکاری برای محاسبات تغذیه و حفاظت کاربرد دارد.

U0

ولتاژ مدار باز خروجی دستگاه جوش است و نباید با ولتاژ ورودی برق اشتباه گرفته شود.

I2

جریان خروجی جوشکاری است.

مثلاً عدد ۲۰۰ آمپر در این بخش به جریان قوس جوشکاری مربوط می‌شود، نه جریان دریافتی از موتور برق.

محاسبه تقریبی توان ورودی دستگاه جوش

اگر دستگاه جوش تک‌فاز باشد و ولتاژ و جریان ورودی آن مشخص باشد، ظرفیت ظاهری تقریبی از رابطه زیر به دست می‌آید:

S = V × I ÷ 1000

که در آن:

• S ظرفیت برحسب kVA
• V ولتاژ ورودی
• I جریان ورودی

است.

اگر ضریب توان نیز مشخص باشد، توان واقعی را می‌توان از رابطه زیر محاسبه کرد:

P = V × I × PF ÷ 1000

برای انتخاب نهایی بهتر است مشخصات توصیه‌شده سازنده دستگاه جوش نیز بررسی شود.

مثال محاسبه موتور برق برای اینورتر جوشکاری

فرض کنید روی پلاک دستگاه اطلاعات زیر نوشته شده باشد:

• ولتاژ ورودی: ۲۲۰ ولت
• حداکثر جریان ورودی: ۲۵ آمپر

ظرفیت ظاهری در این شرایط تقریباً برابر است با:

220 × 25 ÷ 1000 = 5.5 kVA

این محاسبه به این معنا نیست که حتماً باید یک موتور برق دقیقاً ۵٫۵ کیلوواتی خریداری شود.

چند مورد دیگر نیز باید بررسی شوند:

• توان دستگاه با kW اعلام شده یا kVA؟
• ضریب توان دستگاه جوش چقدر است؟
• ۲۵ آمپر مربوط به I1max است یا جریان کار عادی؟
• موتور برق چه توان دائم و چه توان لحظه‌ای دارد؟
• آیا وسیله دیگری هم‌زمان روشن است؟
• دستگاه جوش معمولاً در چه آمپراژی استفاده می‌شود؟

بنابراین محاسبه پلاک نقطه شروع انتخاب است، نه پایان آن.

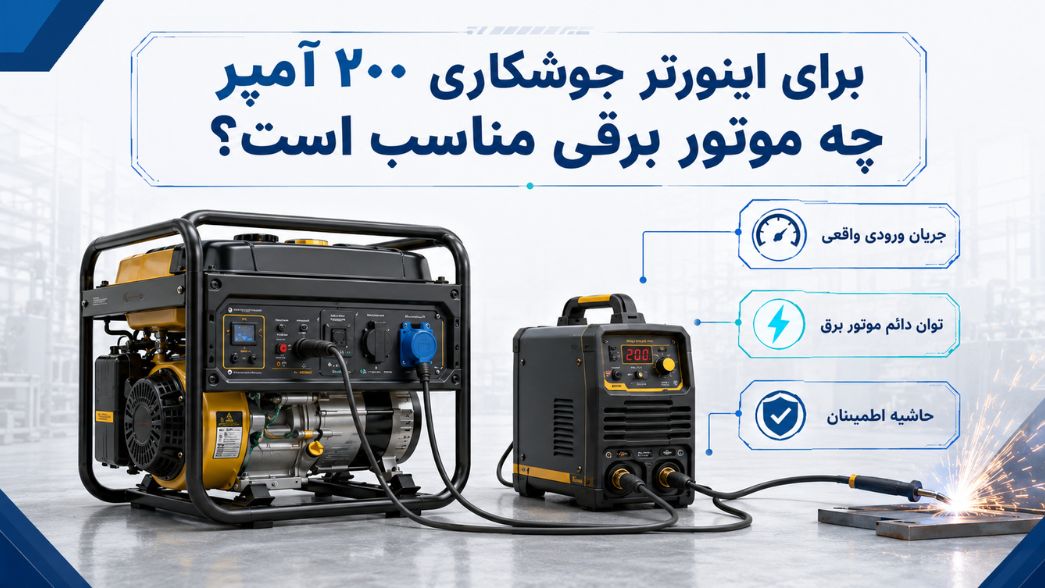

برای اینورتر جوشکاری ۲۰۰ آمپر چه موتور برقی مناسب است؟

فقط از روی عبارت «۲۰۰ آمپر» نمی‌توان ظرفیت موتور برق را مشخص کرد.

یک دستگاه ۲۰۰ آمپر ممکن است در حالت واقعی برای جوشکاری با الکترود ۲٫۵ یا ۳٫۲ میلی‌متر با جریانی بسیار کمتر از حداکثر خروجی خود کار کند.

از طرف دیگر، مدل دیگری ممکن است راندمان یا ضریب توان متفاوتی داشته باشد.

بنابراین مراحل صحیح انتخاب عبارت‌اند از:

1. پلاک دستگاه جوش بررسی شود.
2. I1max و I1eff مشخص شوند.
3. توان یا ظرفیت ورودی بررسی شود.
4. آمپراژ واقعی مورد استفاده در جوشکاری مشخص شود.
5. توان دائم موتور برق بررسی شود.
6. ظرفیت ذخیره کافی در نظر گرفته شود.
7. کابل خروجی متناسب انتخاب شود.

عبارت‌هایی مانند «برای جوش ۲۰۰ آمپر حتماً موتور برق ۷ کیلووات لازم است» بدون بررسی پلاک دستگاه قابل تعمیم نیستند.

چرا دستگاه جوش روی بعضی موتور برق‌ها خوب کار نمی‌کند؟

حتی اگر موتور برق از نظر عدد توان نزدیک به نیاز دستگاه باشد، ممکن است هنگام جوشکاری مشکلاتی مشاهده شود.

کمبود توان دائم

اگر ژنراتور برای بار مصرفی کوچک باشد، دور موتور و ولتاژ هنگام جوشکاری افت می‌کند.

افت ولتاژ کابل

کابل طولانی یا کم‌مقطع می‌تواند ولتاژ قابل‌دریافت توسط اینورتر جوشکاری را کاهش دهد.

کیفیت نامناسب برق خروجی

دستگاه‌های جوش اینورتر دارای مدارهای الکترونیکی هستند و کیفیت ولتاژ ورودی می‌تواند روی عملکرد آن‌ها اثر بگذارد.

استفاده از توان حداکثر به‌جای توان دائم

اگر موتور برق با عنوان ۷ کیلووات فروخته شود اما ۷ کیلووات فقط Maximum Power باشد، ظرفیت واقعی پیوسته دستگاه کمتر خواهد بود.

هم‌زمانی مصرف‌کننده‌ها

اگر هم‌زمان با جوشکاری کمپرسور، فرز یا تجهیزات دیگری روشن شوند، مجموع بار می‌تواند از ظرفیت ژنراتور عبور کند.

توان دائم مهم‌تر است یا توان حداکثر؟

برای دستگاه جوش و ابزارهای کارگاهی، توان دائم موتور برق معیار اصلی برای کار پیوسته است.

توان حداکثر فقط برای شرایط کوتاه‌مدت کاربرد دارد.

در نتیجه اگر یک ژنراتور دارای:

• توان دائم ۷ کیلووات
• توان حداکثر ۸ کیلووات

باشد، نباید کارگاه را طوری طراحی کرد که به‌صورت دائمی ۸ کیلووات از دستگاه دریافت شود.

برای توضیح دقیق‌تر این موضوع، مقاله  «تفاوت توان دائم و توان حداکثر موتور برق»

آیا موتور برق ۳ کیلووات برای دستگاه جوش مناسب است؟

برای دستگاه‌های جوش کوچک و استفاده محدود ممکن است در بعضی شرایط قابل استفاده باشد، اما نمی‌توان یک پاسخ عمومی داد.

باید مشخص شود:

• جریان ورودی دستگاه چقدر است؟
• دستگاه با چه آمپری جوشکاری می‌کند؟
• نوع الکترود چیست؟
• موتور برق واقعاً چند کیلووات Rated Power دارد؟
• آیا وسیله دیگری به موتور برق متصل است؟

اگر جریان مورد نیاز دستگاه از ظرفیت موتور برق بیشتر شود، افت ولتاژ و اضافه‌بار ایجاد خواهد شد.

بنابراین عدد سه کیلووات به‌تنهایی برای تأیید سازگاری کافی نیست.

موتور برق ۵ کیلووات برای جوشکاری مناسب است؟

باز هم پاسخ به دستگاه جوش بستگی دارد.

یک موتور برق با توان دائم واقعی حدود ۵ کیلووات ممکن است برای برخی اینورترهای جوشکاری سبک و متوسط مناسب باشد، اما برای دستگاهی که جریان ورودی بالاتری دارد یا قرار است در محدوده بالای آمپراژ کار کند، کافی نباشد.

قبل از انتخاب باید Rated Power ژنراتور با حداکثر بار ورودی دستگاه مقایسه شود.

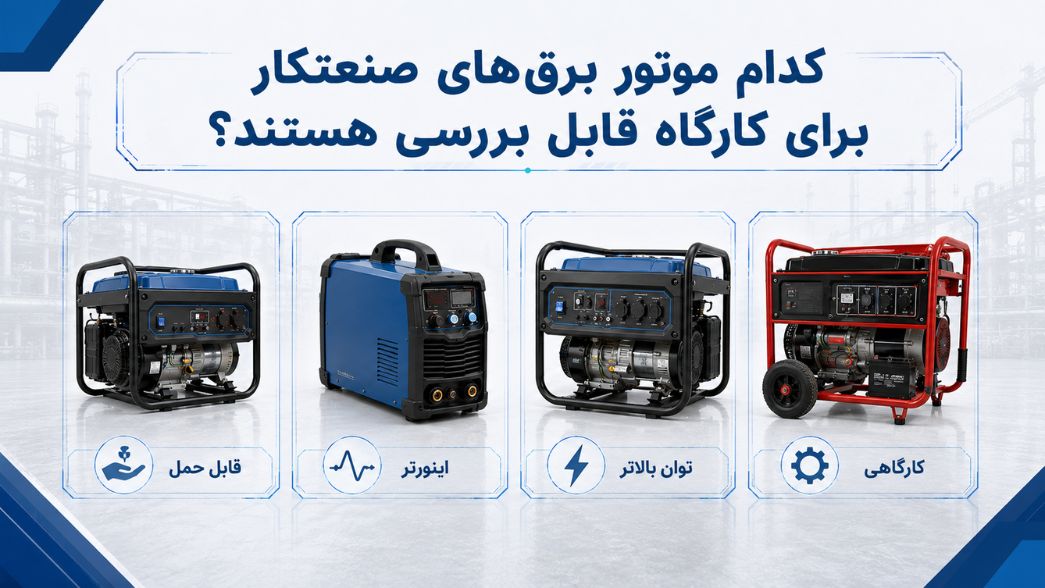

موتور برق‌های توان بالاتر برای دستگاه جوش

برای دستگاه‌های جوش پرمصرف یا کارگاه‌هایی که علاوه بر جوشکاری از چند ابزار برقی استفاده می‌کنند، معمولاً بررسی ژنراتورهای با توان بالاتر منطقی‌تر است.

در دسته موتور برق صنعتکار مدل‌هایی با ظرفیت‌های بالاتر نیز موجود هستند؛ از جمله مدل‌های جیانگ‌دانگ در محدوده ۷٫۵ و ۸٫۵ کیلووات.

مشاهده موتور برق بنزینی ۷٫۵ کیلووات جیانگ‌دانگ

مشاهده موتور برق جیانگ‌دانگ JD8500THEB

قبل از خرید باید توان دائم واقعی، جریان خروجی و مشخصات دستگاه جوش با این مدل‌ها تطبیق داده شوند.

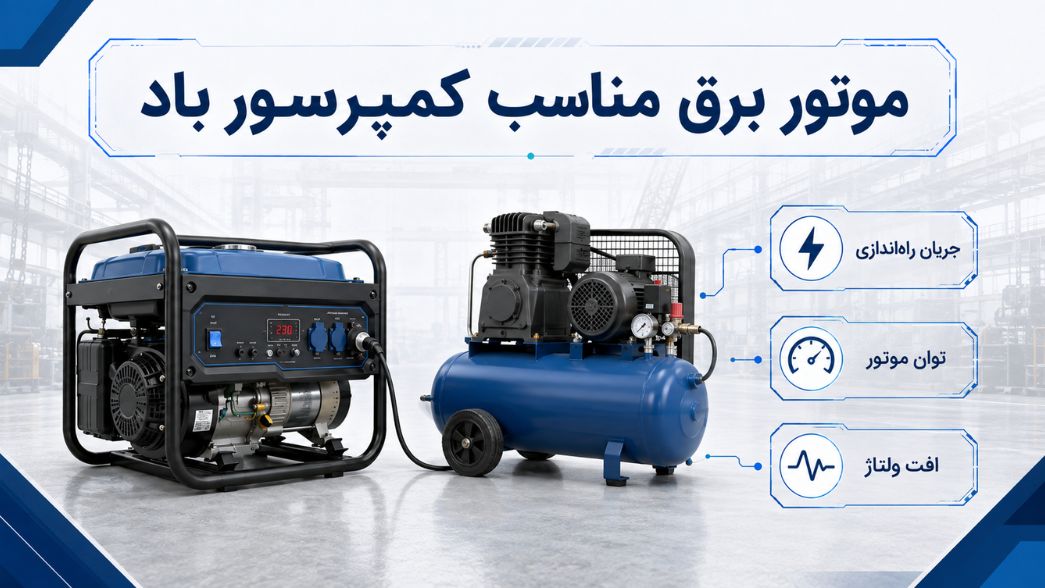

موتور برق مناسب کمپرسور باد

کمپرسور یکی از بارهای سخت برای موتور برق محسوب می‌شود؛ زیرا الکتروموتور کمپرسور هنگام استارت می‌تواند جریان زیادی دریافت کند.

برای انتخاب ژنراتور باید اطلاعات زیر بررسی شوند:

• توان الکتروموتور کمپرسور
• ولتاژ
• جریان نامی
• جریان راه‌اندازی
• تک‌فاز یا سه‌فاز بودن
• وضعیت مخزن هنگام استارت
• عملکرد شیر تخلیه فشار یا Unloader

اگر کمپرسور هنگام وجود فشار زیاد در سیستم استارت بزند، شرایط راه‌اندازی می‌تواند دشوارتر شود.

بنابراین استفاده از یک ضریب ثابت مانند «سه برابر توان کمپرسور» همیشه دقیق نیست.

مطمئن‌ترین مبنا، مشخصات الکتروموتور و اطلاعات سازنده است.

مثال انتخاب موتور برق برای کمپرسور

فرض کنید یک کمپرسور تک‌فاز دارای:

• ولتاژ ۲۲۰ ولت
• جریان نامی ۱۰ آمپر
• جریان استارت ۳۰ آمپر

باشد.

ظرفیت عادی تقریبی:

220 × 10 ÷ 1000 = 2.2 kVA

نیاز لحظه‌ای هنگام استارت:

220 × 30 ÷ 1000 = 6.6 kVA

این مثال نشان می‌دهد چرا انتخاب ژنراتور فقط براساس توان عادی موتور کمپرسور می‌تواند اشتباه باشد.

موتور برق باید علاوه بر بار دائم، توان کافی برای استارت الکتروموتور داشته باشد.

موتور برق مناسب فرز

فرزهای برقی معمولاً توان ورودی مشخصی برحسب وات دارند.

برای مثال اگر روی دستگاه عبارت ۲۲۰۰ وات نوشته شده باشد، نباید موتور برق دقیقاً ۲٫۲ کیلووات انتخاب شود.

هنگام شروع کار و مخصوصاً زمانی که صفحه برش تحت فشار قرار می‌گیرد، جریان می‌تواند افزایش پیدا کند.

علاوه بر این، موتور برق نباید دائماً در مرز حداکثر ظرفیت خود کار کند.

به همین دلیل باید توان دائم ژنراتور با توان ورودی ابزار و شرایط واقعی استفاده تطبیق داده شود.

موتور برق مناسب دریل و بتن‌کن

دریل‌های سبک معمولاً بار کمتری نسبت به فرزهای بزرگ، بتن‌کن یا چکش تخریب دارند.

برای انتخاب، عدد Watt یا Input Power روی پلاک ابزار بررسی می‌شود.

اگر چند ابزار قرار نیست هم‌زمان کار کنند، ظرفیت موتور برق براساس بزرگ‌ترین بار و سایر مصرف‌کننده‌های هم‌زمان انتخاب می‌شود.

اما اگر مثلاً:

• بتن‌کن
• روشنایی
• کمپرسور
• دستگاه جوش

به‌طور هم‌زمان استفاده شوند، مجموع بار باید محاسبه شود.

موتور برق مناسب چکش تخریب

چکش‌های تخریب قوی می‌توانند توان قابل‌توجهی دریافت کنند.

هنگام انتخاب باید موارد زیر بررسی شوند:

• توان ورودی
• جریان
• ضربه و نوع عملکرد موتور
• طول کابل
• میزان استفاده پیوسته
• بارهای هم‌زمان

استفاده از یک ژنراتور کوچک در حالت اضافه‌بار می‌تواند باعث افت عملکرد ابزار و افزایش فشار روی موتور برق شود.

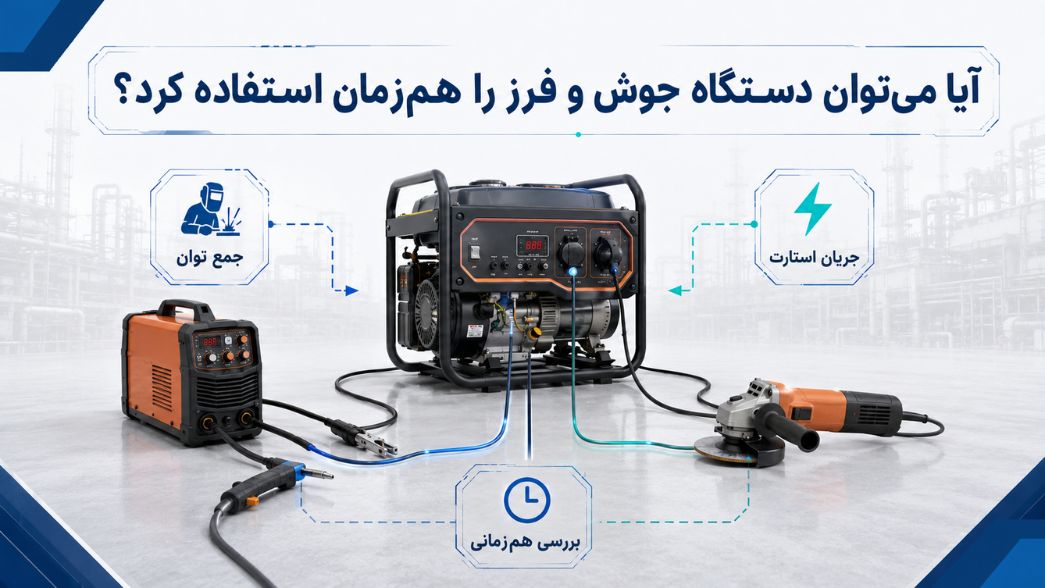

آیا می‌توان دستگاه جوش و فرز را هم‌زمان استفاده کرد؟

اگر مجموع بار آن‌ها از توان دائم موتور برق کمتر باشد و ظرفیت لازم برای تغییرات لحظه‌ای بار وجود داشته باشد، از نظر ظرفیت ممکن است امکان‌پذیر باشد.

اما باید توجه داشت که هنگام جوشکاری بار دستگاه دائماً ثابت نیست.

برای مثال اگر:

• دستگاه جوش در حال ایجاد قوس باشد.
• هم‌زمان یک فرز بزرگ روشن شود.

موتور برق ممکن است با افزایش ناگهانی بار مواجه شود.

بنابراین برای کارگاه‌هایی که چند ابزار هم‌زمان استفاده می‌شوند، ظرفیت ژنراتور باید براساس بدترین حالت واقعی مصرف تعیین شود.

یک روش ساده برای محاسبه موتور برق کارگاه

ابتدا تمام مصرف‌کننده‌ها را فهرست کنید.

برای مثال:

اگر همه تجهیزات هم‌زمان روشن باشند:

4000 + 2000 + 300 + 800 = 7100 W

در این حالت موتور برق باید حداقل بتواند بار پیوسته واقعی را تأمین کند و ظرفیت لازم برای افزایش لحظه‌ای بار نیز وجود داشته باشد.

اما اگر دریل و فرز هم‌زمان با جوشکاری استفاده نمی‌شوند، می‌توان سناریوی مصرف را براساس روش واقعی کارگاه بازطراحی کرد.

بنابراین محاسبه ظرفیت ژنراتور باید براساس هم‌زمانی واقعی مصرف‌کننده‌ها انجام شود، نه فقط جمع توان تمام وسایل موجود در کارگاه.

مدیریت بار می‌تواند نیاز به موتور برق بزرگ‌تر را کاهش دهد

فرض کنید در یک پروژه این تجهیزات وجود دارند:

• دستگاه جوش
• کمپرسور
• فرز
• روشنایی

اگر همه آن‌ها باید هم‌زمان کار کنند، به موتور برق بزرگ‌تری نیاز خواهید داشت.

اما اگر فرآیند کار اجازه دهد کمپرسور هنگام جوشکاری خاموش باشد یا ابزارهای پرمصرف به‌صورت مرحله‌ای استفاده شوند، پیک بار کاهش پیدا می‌کند.

مدیریت بار می‌تواند:

• هزینه خرید موتور برق را کاهش دهد.
• مصرف سوخت را کاهش دهد.
• احتمال اضافه‌بار را کمتر کند.
• عملکرد پایدارتر ژنراتور را فراهم کند.

با این حال، نباید ظرفیت دستگاه آن‌قدر کوچک انتخاب شود که با روشن‌شدن طبیعی یکی از ابزارها وارد اضافه‌بار شود.

آیا موتور برق اینورتر برای دستگاه جوش مناسب است؟

موتور برق اینورتر می‌تواند کیفیت خروجی مناسبی داشته باشد، اما در جوشکاری مهم‌ترین سؤال همچنان این است:

آیا توان دائم و ظرفیت خروجی آن برای دستگاه جوش کافی است؟

بسیاری از موتور برق‌های اینورتر قابل‌حمل برای کاهش صدا و وزن طراحی شده‌اند و ممکن است توان آن‌ها برای بعضی دستگاه‌های جوش حرفه‌ای کافی نباشد.

بنابراین اینورتر بودن ژنراتور به‌تنهایی دلیل مناسب‌بودن آن برای جوشکاری نیست.

AVR برای دستگاه جوش چه اهمیتی دارد؟

AVR یا تثبیت‌کننده خودکار ولتاژ می‌تواند به کنترل ولتاژ خروجی ژنراتور کمک کند.

اما AVR:

• توان موتور برق را افزایش نمی‌دهد.
• کمبود ظرفیت ژنراتور را جبران نمی‌کند.
• جایگزین انتخاب صحیح توان نیست.

اگر دستگاه جوش بیش از ظرفیت ژنراتور جریان دریافت کند، وجود AVR مشکل اصلی را حل نخواهد کرد.

کیفیت برق برای اینورتر جوشکاری مهم است؟

بله.

دستگاه جوش اینورتر دارای قطعات الکترونیکی قدرت است و کیفیت منبع تغذیه می‌تواند روی عملکرد آن تأثیر بگذارد.

موارد مهم شامل:

• پایداری ولتاژ
• پایداری فرکانس
• توان کافی
• عملکرد مناسب تنظیم‌کننده ولتاژ
• افت ولتاژ کابل
• تغییرات سریع بار

است.

اگر موتور برق هنگام ایجاد قوس دچار افت شدید دور و ولتاژ شود، عملکرد دستگاه جوش نیز می‌تواند مختل شود.

کابل مناسب برای دستگاه جوش و موتور برق

حتی اگر موتور برق مناسب انتخاب شود، کابل نامناسب می‌تواند باعث ایجاد مشکل شود.

انتخاب کابل به عوامل زیر بستگی دارد:

• جریان مصرفی
• طول مسیر
• جنس هادی
• سطح مقطع
• دمای محیط
• نحوه باز یا بسته بودن کابل
• افت ولتاژ مجاز

کابل سیار بسیار بلند و کم‌مقطع ممکن است هنگام استفاده از دستگاه جوش یا ابزارهای پرتوان داغ شود و ولتاژ انتهای مسیر کاهش پیدا کند.

برای کارگاه‌ها و پروژه‌های ساختمانی این مسئله اهمیت زیادی دارد؛ زیرا فاصله موتور برق از محل کار ممکن است زیاد باشد.

چرا سیم سیار حلقه‌شده مشکل ایجاد می‌کند؟

اگر کابل روی قرقره قرار دارد و جریان بالایی از آن عبور می‌کند، استفاده از کابل در حالت کاملاً جمع‌شده می‌تواند دفع حرارت را دشوار کند.

برای بارهای سنگین باید دستورالعمل قرقره کابل، جریان مجاز در حالت باز و بسته و شرایط محیطی بررسی شود.

این موضوع مخصوصاً هنگام جوشکاری یا استفاده از ابزارهای چندکیلوواتی اهمیت دارد.

موتور برق تک‌فاز یا سه‌فاز برای کارگاه؟

انتخاب به تجهیزات کارگاه بستگی دارد.

کارگاه با ابزارهای تک‌فاز

اگر:

• دستگاه جوش
• فرز
• دریل
• بتن‌کن
• کمپرسور

همگی تک‌فاز باشند، معمولاً ژنراتور تک‌فاز انتخاب مستقیم‌تری است.

کارگاه با الکتروموتور سه‌فاز

اگر تجهیزات سه‌فاز وجود داشته باشند، باید موتور برق سه‌فاز مناسب بررسی شود.

در این شرایط موارد زیر اهمیت دارند:

• ولتاژ سه‌فاز
• جریان هر فاز
• تعادل بار
• ترتیب فاز
• توان قابل استفاده هر فاز
• روش راه‌اندازی الکتروموتور

خرید موتور برق سه‌فاز فقط به دلیل بالاتر بودن عدد توان، برای کارگاهی که بیشتر ابزارهای آن تک‌فاز هستند الزاماً مناسب نیست.

آیا تمام توان ژنراتور سه‌فاز را می‌توان برای دستگاه جوش تک‌فاز استفاده کرد؟

معمولاً نباید چنین فرضی کرد.

اگر یک موتور برق سه‌فاز مثلاً با یک توان کل مشخص معرفی شده باشد، کل این ظرفیت الزاماً از یک فاز قابل برداشت نیست.

دستگاه جوش تک‌فاز فقط از یک خروجی تک‌فاز استفاده می‌کند و باید محدودیت جریان همان خروجی بررسی شود.

بنابراین قبل از اتصال دستگاه جوش تک‌فاز به موتور برق سه‌فاز، باید مشخصات خروجی ژنراتور بررسی شود.

تفاوت موتور جوش و موتور برق + دستگاه جوش

در بازار دو راهکار متفاوت وجود دارد:

موتور برق معمولی همراه دستگاه جوش

در این حالت ژنراتور برق AC تولید می‌کند و یک دستگاه جوش مستقل به آن متصل می‌شود.

مزیت آن انعطاف بیشتر برای استفاده از سایر ابزارهای برقی است.

موتور جوش یا Welding Generator

این دستگاه اساساً برای تأمین جریان مورد نیاز جوشکاری طراحی شده و ممکن است هم‌زمان خروجی برق کمکی نیز داشته باشد.

برای پروژه‌هایی که جوشکاری بخش اصلی کار است، موتور جوش می‌تواند گزینه تخصصی‌تری باشد.

اما اگر هدف استفاده از:

• فرز
• دریل
• روشنایی
• پمپ
• سایر تجهیزات

در کنار جوشکاری باشد، موتور برق معمولی با ظرفیت مناسب می‌تواند انعطاف بیشتری ایجاد کند.

آیا موتور برق کوچک به دستگاه جوش آسیب می‌زند؟

کمبود ظرفیت می‌تواند باعث افت ولتاژ، ناپایداری و عملکرد نامناسب سیستم شود.

این شرایط می‌تواند:

• کیفیت قوس را کاهش دهد.
• باعث قطع عملکرد دستگاه جوش شود.
• موتور برق را وارد اضافه‌بار کند.
• حفاظت دستگاه‌ها را فعال کند.

اینکه یک وضعیت مشخص الزاماً باعث آسیب دائمی شود به طراحی و حفاظت دستگاه‌ها بستگی دارد، اما استفاده مداوم از ژنراتور خارج از محدوده مجاز توصیه نمی‌شود.

نشانه‌های کوچک بودن موتور برق برای کارگاه

اگر هنگام روشن‌کردن یا استفاده از ابزارها موارد زیر مشاهده شوند، باید وضعیت بار بررسی شود:

• افت شدید دور موتور
• افت نور چراغ‌ها
• قطع‌شدن خروجی ژنراتور
• فعال‌شدن چراغ Overload
• خاموش‌شدن موتور برق
• دشوار روشن‌شدن کمپرسور
• ناپایداری قوس جوشکاری
• تغییر شدید صدای موتور زیر بار
• داغ‌شدن غیرعادی کابل
• افت ولتاژ قابل‌توجه

البته این علائم فقط ناشی از کمبود ظرفیت نیستند و مشکلات فنی ژنراتور، کابل یا مصرف‌کننده نیز باید بررسی شوند.

اشتباهات رایج هنگام انتخاب موتور برق برای دستگاه جوش

انتخاب براساس آمپر خروجی دستگاه جوش

۲۰۰ آمپر جوشکاری برابر با ۲۰۰ آمپر ورودی برق نیست.

انتخاب براساس توان Maximum موتور برق

مبنای بار پیوسته باید Rated Power باشد.

نادیده‌گرفتن جریان ورودی دستگاه جوش

اطلاعات Input باید از روی پلاک بررسی شوند.

استفاده هم‌زمان از چند ابزار بدون محاسبه

جوشکاری، فرز و کمپرسور می‌توانند مجموع بار بالایی ایجاد کنند.

استفاده از کابل بلند و نازک

افت ولتاژ می‌تواند باعث عملکرد نامناسب دستگاه شود.

خرید موتور برق سه‌فاز برای ابزار تک‌فاز بدون بررسی

کل توان سه‌فاز الزاماً از یک فاز قابل دریافت نیست.

مقایسه فقط براساس شماره مدل

اعداد موجود در نام ژنراتور لزوماً Rated Power دستگاه نیستند.

انتخاب ژنراتور دقیقاً برابر مصرف محاسبه‌شده

وجود تغییر بار و شرایط واقعی کار باید در انتخاب ظرفیت ذخیره لحاظ شود.

چک‌لیست انتخاب موتور برق برای دستگاه جوش

قبل از خرید، اطلاعات زیر را مشخص کنید:

• دستگاه جوش تک‌فاز است یا سه‌فاز؟
• ولتاژ ورودی چقدر است؟
• I1max چقدر است؟
• I1eff چقدر است؟
• توان یا ظرفیت ورودی دستگاه چقدر است؟
• حداکثر آمپراژ واقعی مورد استفاده چقدر است؟
• چه نوع الکترودی استفاده می‌شود؟
• چه ابزارهایی هم‌زمان روشن هستند؟
• آیا کمپرسور یا الکتروموتور نیز وجود دارد؟
• طول کابل موتور برق تا دستگاه چقدر است؟
• توان دائم ژنراتور چقدر است؟
• توان حداکثر آن چقدر است؟
• جریان خروجی پریز ژنراتور چقدر است؟
• خروجی تک‌فاز است یا سه‌فاز؟
• آیا ظرفیت ذخیره مناسب وجود دارد؟

چک‌لیست انتخاب موتور برق برای کارگاه

اگر قرار است یک موتور برق چند وسیله را تأمین کند، جدول زیر را برای تجهیزات واقعی خود تکمیل کنید:

سپس باید بدترین حالت واقعی مصرف محاسبه شود.

نکات ایمنی استفاده از موتور برق در کارگاه

موتور برق احتراقی باید در فضای باز و دارای تهویه مناسب استفاده شود.

همچنین:

• ژنراتور در معرض باران و آب قرار نگیرد.
• کابل آسیب‌دیده استفاده نشود.
• سیم و پریز متناسب با جریان انتخاب شوند.
• موتور برق روی سطح پایدار قرار گیرد.
• سوخت‌گیری هنگام روشن یا بسیار داغ بودن موتور انجام نشود.
• تجهیزات حفاظتی ژنراتور حذف یا بای‌پس نشوند.
• در محیط‌های ساختمانی مرطوب، حفاظت الکتریکی مناسب بررسی شود.
• اتصال ژنراتور به تابلو یا سیم‌کشی ثابت توسط فرد متخصص انجام شود.
• دستگاه جوش و ژنراتور مطابق دستورالعمل سازنده ارت و نصب شوند.

کدام موتور برق‌های صنعتکار برای کارگاه قابل بررسی هستند؟

برای ابزارهای سبک ممکن است موتور برق‌های توان متوسط قابل بررسی باشند، اما برای دستگاه جوش، کمپرسور و کارگاه‌هایی با بار بالاتر معمولاً باید مدل‌های قوی‌تر نیز مقایسه شوند.

در دسته‌بندی صنعتکار مدل‌هایی از برندهای راتو، لوتیان، جیانگ‌دانگ، سنسی، راکسیو و واکسون وجود دارند.

برای مشاهده تمام ظرفیت‌ها:

مشاهده انواع موتور برق در صنعتکار

برای مصارف توان بالاتر نیز می‌توان مشخصات این محصولات را بررسی کرد:

موتور برق بنزینی ۷٫۵ کیلووات جیانگ‌دانگ

موتور برق جیانگ‌دانگ JD8500THEB

وجود توان بالاتر به‌تنهایی نشان‌دهنده مناسب بودن نیست. مشخصات دستگاه جوش یا ابزار کارگاهی باید با توان دائم و جریان خروجی همان موتور برق تطبیق داده شوند.

جمع‌بندی

برای انتخاب موتور برق مناسب دستگاه جوش و ابزارهای کارگاهی، نباید فقط به عدد آمپر دستگاه جوش یا عدد کیلووات نوشته‌شده در عنوان موتور برق توجه کرد.

روش صحیح انتخاب شامل مراحل زیر است:

1. بررسی پلاک دستگاه جوش
2. مشخص‌کردن ولتاژ و جریان ورودی
3. بررسی I1max و I1eff
4. محاسبه بارهای هم‌زمان
5. بررسی جریان استارت کمپرسور و سایر الکتروموتورها
6. بررسی توان دائم موتور برق
7. کنترل توان حداکثر و ظرفیت لحظه‌ای
8. انتخاب کابل با سطح مقطع مناسب
9. بررسی تک‌فاز یا سه‌فاز بودن تجهیزات
10. درنظرگرفتن ظرفیت ذخیره مناسب

برای دستگاه‌های جوش و ابزارهای پرمصرف، موتور برق باید براساس برق ورودی واقعی تجهیزات انتخاب شود، نه صرفاً عبارت‌هایی مانند «جوش ۲۰۰ آمپر» یا «موتور برق ۷ کیلووات».

در صفحه موتور برق صنعتکار می‌توان مدل‌های مختلف را از نظر ظرفیت و مشخصات فنی بررسی کرد. انتخاب نهایی باید پس از تطبیق Rated Power، جریان خروجی و تعداد فاز با دستگاه‌های کارگاه انجام شود.

سؤالات متداول

برای دستگاه جوش ۲۰۰ آمپر چه موتور برقی لازم است؟

فقط از روی ۲۰۰ آمپر نمی‌توان ظرفیت ژنراتور را تعیین کرد. ۲۰۰ آمپر معمولاً جریان خروجی جوشکاری است. برای انتخاب موتور برق باید جریان و توان ورودی دستگاه از روی پلاک بررسی شوند.

آیا موتور برق ۳ کیلووات برای اینورتر جوشکاری مناسب است؟

به مشخصات دستگاه جوش بستگی دارد. اگر توان و جریان ورودی دستگاه از ظرفیت دائم و جریان خروجی موتور برق بیشتر باشد، موتور برق سه کیلووات مناسب نخواهد بود.

موتور برق ۵ کیلووات برای دستگاه جوش مناسب است؟

برای برخی اینورترهای جوشکاری سبک و متوسط ممکن است مناسب باشد، اما تصمیم نهایی باید براساس I1max، I1eff، توان ورودی و Rated Power ژنراتور گرفته شود.

برای جوشکاری توان دائم مهم است یا توان حداکثر؟

توان دائم مبنای اصلی انتخاب است. توان حداکثر فقط برای مدت محدود در دسترس است و نباید برای بار پیوسته مبنا قرار گیرد.

آیا می‌توان فرز و دستگاه جوش را هم‌زمان به موتور برق وصل کرد؟

اگر مجموع بار واقعی آن‌ها و تغییرات لحظه‌ای مصرف از ظرفیت موتور برق بیشتر نشود، از نظر توان امکان‌پذیر است. برای استفاده هم‌زمان باید مجموع بار محاسبه شود.

برای کمپرسور چه موتور برقی مناسب است؟

باید جریان نامی و مخصوصاً جریان راه‌اندازی الکتروموتور کمپرسور بررسی شود. انتخاب صرفاً براساس توان اسب بخار کافی نیست.

آیا موتور برق اینورتر برای جوشکاری بهتر است؟

اینورتر بودن ژنراتور می‌تواند از نظر کیفیت خروجی مزیت داشته باشد، اما مهم‌ترین شرط، کافی بودن توان دائم و جریان خروجی برای دستگاه جوش است.

آیا AVR برای دستگاه جوش لازم است؟

AVR به تثبیت ولتاژ کمک می‌کند، اما کمبود توان موتور برق را جبران نمی‌کند. ظرفیت ژنراتور باید ابتدا به‌درستی انتخاب شود.

آیا آمپر دستگاه جوش همان آمپر ورودی برق است؟

خیر. آمپر جوشکاری معمولاً جریان خروجی دستگاه است. برای انتخاب موتور برق باید جریان ورودی درج‌شده روی پلاک بررسی شود.

چرا موتور برق هنگام جوشکاری افت دور پیدا می‌کند؟

اضافه‌بار، کوچک بودن ژنراتور، افت ولتاژ کابل، مشکل تنظیم دور یا ایراد فنی می‌توانند علت باشند. ابتدا باید بار واقعی و توان دائم دستگاه بررسی شود.

موتور برق تک‌فاز برای کارگاه بهتر است یا سه‌فاز؟

به نوع تجهیزات بستگی دارد. اگر بیشتر ابزارها تک‌فاز هستند، معمولاً موتور برق تک‌فاز منطقی‌تر است. برای الکتروموتورها و تجهیزات سه‌فاز باید ژنراتور سه‌فاز متناسب انتخاب شود.

آیا می‌توان تمام توان موتور برق سه‌فاز را از یک خروجی تک‌فاز گرفت؟

نباید چنین فرضی کرد. ظرفیت هر فاز و خروجی باید براساس مشخصات سازنده بررسی شود.
