پلاک موتور، شناسنامه فنی آن است. با پلاک خوانی موتور فن کویل میتوان اطلاعاتی مانند ولتاژ، فرکانس، توان، جریان، سرعت چرخش، ظرفیت خازن، جهت گردش و مدل موتور را استخراج کرد. این اطلاعات هنگام تعویض موتور، انتخاب خازن یا بررسی سازگاری آن با فن کویل اهمیت زیادی دارند.
بااینحال، دیدن یک عدد وات یا RPM برای انتخاب موتور جایگزین کافی نیست. ممکن است دو موتور توان نزدیک به هم داشته باشند، اما از نظر تعداد سرعت، جهت چرخش، قطر شفت، طول شفت یا ابعاد نصب متفاوت باشند. در این راهنما یاد میگیرید هر علامت روی پلاک چه معنایی دارد، کدام اعداد باید در کنار یکدیگر خوانده شوند و برای انتخاب موتور جایگزین چه اطلاعات دیگری لازم است.
پلاک یا برچسب فنی معمولاً روی بدنه موتور نصب میشود و بخشی از مشخصات الکتریکی و شناسایی محصول را نشان میدهد. محل درج و ترتیب اطلاعات در تمام برندها یکسان نیست. بعضی سازندگان یک پلاک کامل شامل جدول سرعتها، جریان و نقشه اتصال ارائه میکنند؛ درحالیکه روی برخی موتورها فقط مدل، ولتاژ، توان و چند علامت اختصاری دیده میشود.
اطلاعات متداول روی پلاک عبارتاند از:
نباید انتظار داشت همه موتورهای فن کویل دقیقاً مشخصات یکسانی داشته باشند. برای نمونه، شرکت SISME علاوه بر موتورهای آسنکرون دارای خروجیهای انتخاب سرعت، موتورهای PMM و مدلهای دارای کنترل الکترونیکی را نیز معرفی میکند. بنابراین روش تفسیر یک موتور چندسرعته AC ممکن است با موتور EC یا PMM دارای ورودی کنترلی متفاوت باشد. مشخصات رسمی موتورهای فن کویل SISME
نکته: بخش اصلی این راهنما درباره موتورهای AC تکفاز و چندسرعته رایج در فن کویلهاست. در موتورهای EC، PMM، اینورتردار یا دارای ورودیهایی مانند
0–10VوPWMباید دیتاشیت و کنترلر همان مدل نیز بررسی شود.
| علامت روی پلاک | معنی | نکته مهم در تفسیر |
|---|---|---|
Model / Type |
مدل یا تیپ موتور | با شماره سریال یا کد تولید اشتباه نشود |
Serial No. یا S/N |
شماره سریال | معمولاً شناسه اختصاصی همان قطعه است |
V یا VAC |
ولتاژ نامی | باید با ولتاژ تغذیه فن کویل سازگار باشد |
1PH یا 1~ |
موتور تکفاز | عدد ۱ در اینجا به تعداد فاز اشاره دارد |
Hz |
فرکانس تغذیه | مشخصات موتور در ۵۰ و ۶۰ هرتز ممکن است متفاوت باشد |
W |
توان برحسب وات | باید مشخص شود توان ورودی است یا خروجی |
HP |
توان برحسب اسب بخار | بیشتر روی بعضی موتورهای خارجی دیده میشود |
A یا Amp |
جریان نامی | در ولتاژ، فرکانس و شرایط نامی معنا دارد |
RPM یا min⁻¹ |
تعداد چرخش محور در دقیقه | با تعداد سرعتهای قابلانتخاب متفاوت است |
Speed / Tap |
خروجی یا حالت انتخاب سرعت | ممکن است موتور سه، چهار، شش یا چندسرعته باشد |
µF یا MFD |
ظرفیت خازن | نباید براساس وات یا ظاهر موتور حدس زده شود |
VAC کنار خازن |
ولتاژ کاری خازن | با ظرفیت میکروفاراد تفاوت دارد |
CW |
چرخش ساعتگرد | فقط با مشخصبودن سمت مشاهده قابلتفسیر است |
CCW |
چرخش پادساعتگرد | سمت مشاهده باید از پلاک یا کاتالوگ مشخص شود |
COM |
سیم یا ترمینال مشترک | رنگ سیم مشترک در همه برندها یکسان نیست |
TP / TOP |
محافظ حرارتی | نحوه اتصال آن باید از نقشه همان موتور بررسی شود |
IP |
درجه حفاظت بدنه | الزاماً درجه حفاظت کل فن کویل نیست |
Ins. Class |
کلاس عایقی سیمپیچ | با دمای عادی سطح بدنه یکسان نیست |
LOW / MED / HIGH |
دور کند، متوسط و تند | ممکن است به سیمها یا ترمینالهای انتخاب سرعت اشاره کند |
IN / INPUT |
توان یا مشخصات ورودی | نباید با توان مکانیکی محور اشتباه شود |
OUT / OUTPUT |
توان خروجی | در همه موتورهای فن کویل درج نمیشود |
مهمترین شناسه برای جستوجوی دیتاشیت یا تهیه موتور مشابه، معمولاً عبارت Model یا Type است. شماره سریال بیشتر برای ردیابی محصول، تاریخ تولید یا خدمات سازنده استفاده میشود و الزاماً مدل موتور را مشخص نمیکند.
اگر روی پلاک چند کد مختلف وجود دارد، همه آنها را یادداشت یا از پلاک عکسبرداری کنید. حذف حتی یک حرف از انتهای مدل ممکن است شما را به نسخهای با ولتاژ، شفت یا تعداد سرعت متفاوت هدایت کند.
CW مخفف Clockwise و به معنی چرخش ساعتگرد است. CCW نیز Counterclockwise و به معنی چرخش خلاف جهت عقربههای ساعت است. مشکل اصلی این است که جهت چرخش بدون مشخصبودن سمت مشاهده، تعریف کاملی ندارد.
ممکن است یک سازنده جهت را از سمت شفت و سازنده دیگر از سمت بدنه یا روتور اعلام کند. به همین دلیل نباید فقط با دیدن CW یا CCW و بدون توجه به عبارتهایی مانند Viewed from shaft end یا تصویر جهتنما، موتور را راستگرد یا چپگرد در نظر گرفت.
COM معمولاً نشاندهنده سیم یا ترمینال مشترک بین سرعتهای مختلف است؛ اما رنگ این سیم بین برندها و مدلها ثابت نیست. برای مثال، نمیتوان صرفاً براساس تجربه یک موتور قدیمی نتیجه گرفت که سیم مشترک موتور جدید نیز همان رنگ را دارد.
علامتهایی مانند TP، TOP یا عبارت Thermally Protected معمولاً به وجود محافظ حرارتی اشاره دارند. این محافظ در صورت افزایش غیرمجاز دما میتواند مدار را قطع کند. داخلی یا خارجی بودن محافظ و روش اتصال آن باید از روی نقشه همان موتور یا دیتاشیت رسمی مشخص شود.
کد IP میزان حفاظت محفظه در برابر ورود اجسام خارجی و آب را نشان میدهد. در موتورهای نصبشونده داخل تجهیزات، درجه حفاظت نهایی میتواند به وضعیت نصب و محفظه دستگاه نیز وابسته باشد؛ بنابراین IP موتور را نباید بدون بررسی، معادل درجه حفاظت کل فن کویل دانست.
کلاس عایقی نیز تحمل حرارتی سیستم عایق سیمپیچ را مشخص میکند. عباراتی مانند Class B یا Class F به نوع سیستم عایقی مربوطاند و به این معنی نیستند که دمای سطح بدنه در زمان کار باید دقیقاً برابر عدد مشخصی باشد.
برای بررسی مدلهای موجود و مقایسه توان، تعداد دور، ابعاد و برندهای مختلف، وارد صفحه خرید موتور فن کویل شوید.
یکی از رایجترین اشتباهات هنگام خواندن مشخصات پلاک، یکی دانستن RPM با تعداد سرعتهای موتور است. اصطلاح «موتور سهدور» در بازار معمولاً به موتوری گفته میشود که سه سرعت قابلانتخاب دارد؛ نه موتوری که محور آن سه بار در دقیقه میچرخد.
RPM مخفف Revolutions Per Minute و نشاندهنده تعداد چرخش محور موتور در یک دقیقه است. برای مثال، اگر روی پلاک سرعت ۱۲۰۰ RPM نوشته شده باشد، یعنی محور در شرایط تعیینشده حدود ۱۲۰۰ دور در دقیقه میچرخد.
سرعت درجشده معمولاً یک مقدار نامی است. بار متصل به موتور، فرکانس برق، ولتاژ، طراحی سیمپیچ و شرایط نصب میتوانند روی سرعت واقعی اثر بگذارند.
در موتورهای چندسرعته، چند سیم یا ترمینال برای انتخاب سرعت وجود دارد. عبارت سهدور معمولاً یعنی سه حالت مانند کند، متوسط و تند قابلاستفاده است. موتور ششدور نیز میتواند شش خروجی یا حالت سرعت داشته باشد.
هر خروجی سرعت به بخشی از سیمپیچ یا آرایش الکتریکی مشخصی مربوط است. تعداد کل سیمهای خارجشده از موتور الزاماً برابر تعداد سرعتها نیست؛ زیرا سیم مشترک، سیم محافظ حرارتی، ارت یا سیمهای خازن نیز ممکن است در همان مجموعه وجود داشته باشند.
وجود چند عدد RPM همیشه به معنی چندسرعتهبودن موتور نیست. ابتدا باید عنوان ستونها و ردیفهای پلاک را بررسی کرد. چند مقدار ممکن است مربوط به یکی از حالتهای زیر باشند:
اگر روی پلاک دو ستون 50Hz و 60Hz وجود دارد، RPM و جریان هر ستون باید همراه همان فرکانس خوانده شود. ترکیبکردن ولتاژ یک ستون با آمپر یا RPM ستون دیگر میتواند نتیجه اشتباهی ایجاد کند.
توان، جریان و ولتاژ به یکدیگر مرتبطاند، اما هیچکدام بهتنهایی برای انتخاب موتور جایگزین کافی نیستند. این مقادیر باید همراه با فرکانس، سرعت، تعداد فاز و نوع موتور خوانده شوند.
توان ممکن است با واحد وات (W) یا اسب بخار (HP) درج شود. در بعضی پلاکها عدد وات، توان الکتریکی مصرفی موتور است؛ در بعضی دیگر توان مکانیکی خروجی محور اعلام میشود. این دو مقدار برابر نیستند، زیرا بخشی از انرژی ورودی در قالب تلفات و گرما از دست میرود. شرکت Nidec نیز در توضیح اصول موتور، توان ورودی را مجموع خروجی مکانیکی و تلفات معرفی میکند. توضیح فنی Nidec درباره توان ورودی و خروجی موتور
برای تشخیص نوع توان، به عبارتهای کنار عدد توجه کنید:
Input یا Power Input: توان ورودی یا مصرفیOutput: توان مکانیکی خروجیP1: معمولاً توان ورودیP2: معمولاً توان خروجیاین علائم در همه موتورها درج نمیشوند. اگر نوع توان مشخص نیست، نباید صرفاً با مقایسه عدد وات دو موتور درباره جایگزینی آنها تصمیم گرفت.
علامت A میزان جریان نامی موتور را نشان میدهد. این مقدار در شرایط نامی، یعنی ولتاژ، فرکانس، سرعت و بار مشخص معنا دارد. اگر یک موتور چندسرعته باشد، ممکن است برای هر سرعت جریان متفاوتی درج شود.
آمپر پلاک برای بررسی سازگاری مدار، سیمها و تجهیزات حفاظتی مهم است؛ اما آمپر اندازهگیریشده در حال کار ممکن است دقیقاً برابر مقدار پلاک نباشد. افزایش غیرعادی جریان میتواند به بار مکانیکی، ایراد خازن، افت ولتاژ، گیرکردن بلوئر یا مشکل سیمپیچ مربوط باشد که بررسی آن در حوزه عیبیابی موتور قرار میگیرد.
عبارتی مانند 220–240V معمولاً نشان میدهد موتور برای کار در بازه اعلامشده طراحی شده است. این عبارت را نباید بدون بررسی دیتاشیت، به معنی دو حالت اتصال مجزا در نظر گرفت.
در ایران فرکانس شبکه معمولاً ۵۰ هرتز است. اگر روی پلاک فقط 60Hz نوشته شده باشد، نباید سازگاری موتور با برق ۵۰ هرتز را فرض کرد. در صورت درج 50/60Hz نیز باید بررسی شود که آیا سرعت، توان یا جریان موتور در دو فرکانس متفاوت اعلام شده است یا خیر.

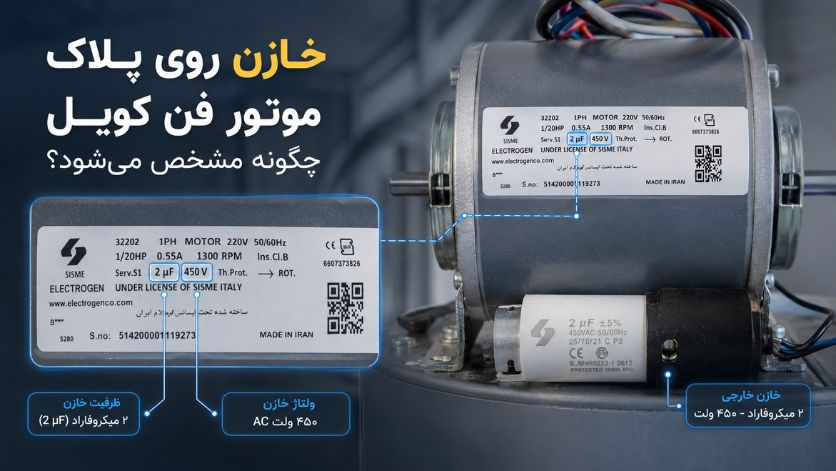

ظرفیت خازن معمولاً با واحد میکروفاراد و علامت µF یا MFD نوشته میشود. برای مثال، عددی که قبل از µF قرار دارد ظرفیت خازن است. عددی مانند 400VAC یا 450VAC که کنار آن دیده میشود، ولتاژ کاری خازن را نشان میدهد و نباید با ظرفیت اشتباه گرفته شود.
مقدار خازن را نباید از روی اندازه ظاهری موتور، تعداد سیمها یا توان آن حدس زد. دو موتور با توان نزدیک ممکن است به خازنهای متفاوتی نیاز داشته باشند. در راهنمای رسمی ebm‑papst نیز تأکید شده است که مشخصات خازن باید با اطلاعات پلاک همان موتور تطبیق داده شود. راهنمای رسمی فنموتور ebm‑papst
هشدار ایمنی: خازن ممکن است پس از قطع برق همچنان دارای بار الکتریکی باشد. پیش از دستزدن به اتصالات، برق دستگاه باید از تمام قطبها قطع، امکان وصل مجدد مهار و خازن توسط فرد متخصص به روش ایمن تخلیه شود.
بررسی علائم خرابی، اندازهگیری ظرفیت و انتخاب خازن جایگزین، موضوع جداگانهای است و باید در راهنمای تست و انتخاب خازن موتور فن کویل مطالعه شود.
برای بررسی یک پلاک واقعی، نباید از میان اعداد شروع به حدسزدن کرد. اطلاعات را به ترتیب زیر استخراج کنید تا ارتباط میان ستونها و ردیفها از بین نرود.
محل تصویر: عکس واضح و نشانهگذاریشده از پلاک یکی از موتورهای موجود در انبار صنعتکار قرار گیرد. اعداد متن این بخش باید پس از انتخاب تصویر، دقیقاً با همان پلاک تطبیق داده شوند.
ابتدا نام سازنده و عبارت Model یا Type را یادداشت کنید. تمام حروف، خط تیرهها و اعداد انتهای مدل اهمیت دارند. سپس شماره سریال، کد سفارش یا تاریخ تولید را جداگانه ثبت کنید تا با مدل اشتباه نشوند.
اگر مدل روی برچسب ناخواناست، بدنه، درپوش، محل خروج سیمها و برچسبهای فرعی را نیز بررسی کنید. ممکن است بخشی از کد محصول در محل دیگری حک شده باشد.
عبارتهای مربوط به تعداد فاز، ولتاژ و فرکانس را در کنار یکدیگر بخوانید. برای نمونه، 1~ به موتور تکفاز اشاره میکند؛ اما برای اتصال صحیح همچنان به نقشه سیمکشی همان مدل نیاز دارید.
اگر پلاک چند ستون دارد، مشخص کنید هر ولتاژ به کدام فرکانس، جریان و سرعت مربوط است. اعداد ردیفهای مختلف را از دو ستون جداگانه با یکدیگر ترکیب نکنید.
عدد وات یا اسب بخار را همراه با علامت کنار آن ثبت کنید. اگر Input، Output، P1 یا P2 وجود دارد، آن را نیز بنویسید. سپس جریان نامی را از همان ستون ولتاژ و فرکانس استخراج کنید.
نوشتن فقط «موتور ۶۰ وات» کافی نیست. بهتر است مشخص شود این عدد چه نوع توانی است و موتور در چه ولتاژ و فرکانسی کار میکند.
عدد RPM، سرعت چرخش محور است. عبارتهایی مانند LOW، MED، HIGH یا Speed Tap به خروجیهای انتخاب سرعت مربوط میشوند.
اگر چند RPM روی پلاک وجود دارد، ترتیب آنها را دقیقاً مطابق جدول ثبت کنید. از روی تعداد اعداد یا تعداد سیمها درباره سهدور یا ششدوربودن موتور نتیجهگیری نکنید؛ ابتدا عنوان ردیفها و نقشه اتصال را بخوانید.
ظرفیت خازن را همراه با واحد µF و ولتاژ کاری آن ثبت کنید. سپس CW یا CCW و عبارت مربوط به سمت مشاهده را بخوانید. اگر سمت مشاهده مشخص نشده است، برای تعیین جهت نهایی به دیتاشیت سازنده یا علامت روی بدنه مراجعه کنید.
خروجی پلاکخوانی بهتر است به شکل زیر ثبت شود:
این فهرست احتمال اشتباه هنگام استعلام مدل جایگزین را کاهش میدهد.
پاسخ کوتاه خیر است. پلاک بیشتر اطلاعات شناسایی و الکتریکی موتور را نشان میدهد، اما تمام ابعاد مکانیکی موردنیاز برای نصب روی آن درج نمیشود.
پس از خواندن پلاک باید موارد زیر نیز بررسی شوند:
برای مثال، دو موتور میتوانند ولتاژ، وات و RPM مشابهی داشته باشند، اما به دلیل تفاوت قطر شفت یا فاصله پایهها قابلجایگزینی نباشند. همچنین طول نامناسب شفت میتواند باعث نصب ناقص بلوئر یا قرارنگرفتن صحیح موتور در مجموعه فن شود.
بنابراین ابتدا مشخصات پلاک را استخراج کنید و سپس اندازههای مکانیکی را با راهنمای انتخاب موتور فن کویل جایگزین تطبیق دهید.
پلاکهای قدیمی ممکن است براثر رطوبت، گردوغبار، روغن یا سایش ناخوانا شوند. برای بازیابی اطلاعات، این مراحل را بهترتیب انجام دهید:
استفاده از سمباده، برس زبر یا مواد شیمیایی قوی ممکن است باقیمانده نوشتههای پلاک را از بین ببرد. همچنین برای شناسایی سیمها نباید موتور را با ترکیبهای حدسی مستقیماً به برق متصل کرد. اگر پلاک قابلبازیابی نیست، تصاویر کامل موتور و اندازههای آن را برای فروشنده متخصص ارسال کنید.
RPM تعداد چرخش محور در دقیقه است؛ اما سهدور یا ششدوربودن معمولاً به تعداد حالتهای قابلانتخاب سرعت اشاره دارد.
توان مشابه به معنی سازگاری کامل نیست. ولتاژ، فرکانس، جریان، RPM، خازن، جهت چرخش و ابعاد مکانیکی نیز باید بررسی شوند.
ظرفیت خازن باید از پلاک، دیتاشیت یا اطلاعات رسمی همان مدل استخراج شود. شباهت توان دو موتور دلیل یکسانبودن خازن آنها نیست.
رنگ سیم مشترک و سیمهای سرعت میان سازندگان ثابت نیست. حتی ممکن است دو سری تولید از یک برند نقشه یا رنگبندی متفاوتی داشته باشند.
در پلاکهای چندستونه، هر مقدار باید از ستون مربوط به همان ولتاژ یا فرکانس خوانده شود. ترکیب اطلاعات دو ستون نتیجه نادرستی ایجاد میکند.
شماره سریال معمولاً شناسه اختصاصی همان قطعه است و برای یافتن مدل جایگزین بهتنهایی کافی نیست.
CW و CCW بدون تعیین سمت مشاهده ممکن است برعکس تفسیر شوند. جهت اعلامشده باید با سمت شفت یا روتور تطبیق داده شود.
پلاک معمولاً تمام ابعاد نصب را نشان نمیدهد. قطر و طول شفت، فاصله پایهها و طول بدنه باید جداگانه اندازهگیری شوند.
برای اینکه فروشنده بتواند مدل مناسبتری پیشنهاد دهد، فقط عکس نزدیک پلاک را ارسال نکنید. مجموعه اطلاعات زیر را آماده کنید:
برای بررسی موتور جایگزین، تصویر پلاک، عکس کامل موتور و اندازه دقیق شفت و پایهها را برای کارشناسان صنعتکار ارسال کنید. هرچه اطلاعات کاملتر باشد، احتمال انتخاب مدل ناسازگار کمتر خواهد شد.
RPM تعداد چرخش محور در یک دقیقه را نشان میدهد. این عدد یک سرعت نامی است و معمولاً در ولتاژ، فرکانس و شرایط مشخص تعریف میشود. RPM را نباید با تعداد سرعتهای قابلانتخاب موتور اشتباه گرفت.
موتور سهدور معمولاً سه حالت سرعت قابلانتخاب دارد؛ اما موتور ۱۲۰۰ دور دارای سرعت نامی حدود ۱۲۰۰ چرخش در دقیقه است. یک موتور سهسرعته میتواند برای هر حالت، RPM متفاوتی داشته باشد.
ابتدا مقدار µF روی پلاک یا دیتاشیت رسمی همان مدل را بررسی کنید. ولتاژ کاری خازن نیز ممکن است کنار آن درج شده باشد. ظرفیت خازن نباید صرفاً از روی وات، ظاهر یا اندازه موتور حدس زده شود.
خیر. رنگ سیم مشترک، سیمهای انتخاب سرعت، خازن و محافظ حرارتی میان برندها ثابت نیست. برای اتصال باید نقشه همان مدل بررسی شود و نباید فقط به تجربه یک موتور دیگر اعتماد کرد.
از نور مایل و عکسبرداری در چند زاویه استفاده کنید، کدهای حکشده روی بدنه را بررسی کنید و مشخصات فن کویل اصلی را بیابید. سپس ابعاد موتور، شفت، پایهها و تعداد سیمها را ثبت و با کاتالوگ رسمی یا محصولات موجود مقایسه کنید.
خیر. علاوه بر توان باید ولتاژ، فرکانس، جریان، RPM، تعداد سرعتها، خازن، جهت چرخش، نوع شفت و ابعاد نصب نیز سازگار باشند. دو موتور هموات الزاماً جایگزین یکدیگر نیستند.
CW جهت ساعتگرد و CCW جهت خلاف ساعتگرد را نشان میدهد. تفسیر این دو علامت فقط زمانی کامل است که سمت مشاهده، مانند سمت شفت یا سمت روتور، مشخص شده باشد.
پلاک اطلاعات مهم الکتریکی و شناسایی را ارائه میکند، اما معمولاً تمام ابعاد نصب روی آن درج نمیشود. قطر و طول شفت، نوع پایه، ابعاد بدنه، تکشفت یا دوشفت بودن و محل خروج سیمها باید جداگانه بررسی شوند.
برای پلاک خوانی موتور فن کویل ابتدا مدل، ولتاژ، فرکانس، توان و جریان را استخراج کنید. سپس RPM را از تعداد سرعتهای قابلانتخاب جدا کرده و ظرفیت خازن و جهت چرخش را بدون حدسزدن بخوانید.
به یاد داشته باشید که پلاک تمام اطلاعات لازم برای نصب موتور جایگزین را در اختیار شما قرار نمیدهد. پس از بررسی مشخصات الکتریکی، قطر و طول شفت، ابعاد بدنه، پایهها، تعداد سیمها و جهت چرخش نیز باید اندازهگیری شوند.
اگر پلاک موتور ناخواناست یا درباره انتخاب جایگزین مطمئن نیستید، عکس پلاک، تصویر کامل موتور و اندازههای دقیق شفت و پایهها را برای کارشناسان صنعتکار ارسال کنید.
